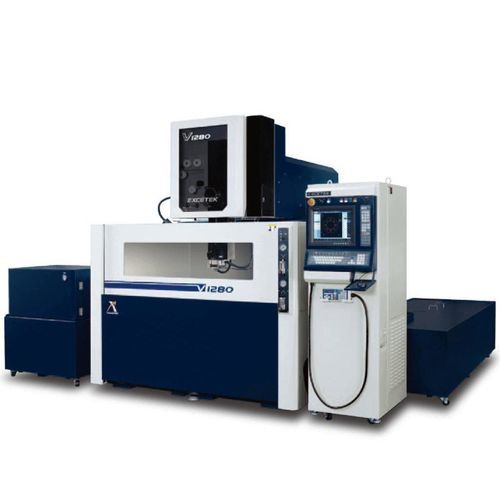

Máquina de eletroerosão a fio V1280

de alta precisãode precisão

Visão geral do produto
Eixos X/Y: 1200 x 800 mm
Eixos U/V: 260 x 260 mm
Eixo Z: 500 mm (opções 600 / 800 mm)
Modelo: V1280 - Z500/Z600/Z800 máquina EDM por fio CNC
Tamanho máximo da peça: 1650 x 1200 x 495 mm (opção 595/795 mm)
Diâmetro do fio: 0,2 - 0,33 mm
Peso máximo da peça: 4000 kg
Eixos controlados: servomotor AC 5 eixos

Especificações

• Curso da mesa (X x Y): 1200 x 800 mm
• Curso eixos U & V: 260 x 260 mm
• Curso eixo Z: 500 mm (opções 600 / 800 mm)
• Ângulo máximo de taper: ±30°/100 mm (com guia de diamante larga e bico)
• Tamanho máximo da peça: 1650 x 1200 x 495 mm (opção 595/795 mm)
• Peso máximo da peça: 4000 kg
• Diâmetro do fio suportado: 0,2 - 0,33 mm
• Eixos controlados: servomotor AC 5 eixos
• Dimensões e pesos da máquina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacidade do reservatório de água: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L

Estrutura mecânica

• Projeto de treliça rígida U/V
• Mesas em aço inoxidável com dureza HRC 50°
• Fundição da máquina projetada com base em análise FEA para aumentar a rigidez
• Base da máquina com projeto extra largo
• Braço inferior refrigerado a água para evitar expansão térmica; posições das nervuras projetadas por FEA para garantir equilíbrio térmico e rigidez otimizada

Precisão e movimento

• Distância estendida entre guias lineares
• Tratamento criogênico do fuso de esferas classe C1
• Fuso de esferas apoiado em ambas as extremidades e servomotor AC de alta resolução alcançando precisão micro-step até 1 µm
• Calibração a laser e compensação de erro de passo
• Escala linear em malha fechada (opção)
• Estrutura robusta em ferro fundido como base da precisão

Modo de usinagem inteligente

• Cálculo de alta frequência e controle de pulso; sistema embarcado reduz a carga de controle
• Rede RS-485 para transmissão de dados entre grupos de módulos
• Funções CRC para verificar a integridade dos dados recebidos
• Chip ASIC usado para aumentar a estabilidade do circuito
• Funções watchdog para autoproteger
• Feedback em tempo real das informações de centelha para estabilizar a erosão por centelha

Enfiamento automático do fio

• Enfiamento no ponto de ruptura: recozimento melhora a retidão do fio; enfiamento no ponto de ruptura durante a usinagem com praticamente 100% de confiabilidade sem retorno ao furo inicial
• Enfiamento submerso: pode ser executado durante a usinagem submersa sem drenar/encher o tanque
• Função de usinagem multi-furo: se o reenfiamento falhar, o sistema pula o furo atual, registra a localização e o chama posteriormente para completar o corte
• Enfiamento com jato de água para peças altas; enfiamento automático confiável permite operação contínua não assistida; jato de água permite enfiamento até 500 mm de espessura

Controle

• Interface gráfica; controle EXCETEK série V (W6)
• Dispositivo CNC: PC industrial
• CPU: Pentium 64-bit de alta velocidade
• Interface de operação: tela sensível ao toque LCD de 15", teclado, mouse
• Interfaces de entrada: LAN, USB, Floppy, RS-232
• Capacidade de memória: cartão CF 512 MB
• Unidade mínima de comando: 0,0001 mm
• Dimensão programável máxima: ±9999.9999 mm
• Unidades: Métrico / Polegada comutável
• Controle remoto: acessório padrão

Funções elétricas e de usinagem

• Gerador AC Electrolysis Free (EF) para melhorar o desempenho de corte
• Solução de curto-circuito: circuito de descarga especial para eliminar curto-circuito durante desalinhamento de enfiamento e melhorar a eficiência de usinagem
• RTS (Real Time Sparking): resposta rápida fornece feedback de descargas ineficazes e ajusta condições para melhorar a eficiência de corte

Acabamento de superfície
Super Finish Circuit (opção): tecnologia de acabamento de alta frequência capaz de alcançar rugosidade Ra < 0,2 µm em um único corte com 4 desbastes, demonstrado em aços como SKD-11 (ex. espessura 30 mm).

Acessórios

Acessórios padrão

• Resina de troca iônica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de lavagem superior e inferior x 2 jogos
• Placas de energização x 2 pcs
• Fio de latão x 1 carretel
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixos XY
• Axe W
• Viga de fixação
• Alimentador Jumbo L-50A
• AWT (Automatic Wire Threading)
• Dupla porta
• AVR 15KVA
• Transformador 15KVA
• Serviço de mensagens curtas (SMS)
• Torre de sinalização
• Sistema de monitoramento remoto
• Super Finish Circuit

Especificações técnicas

• Modelo: V1280 (variações Z500 / Z600 / Z800)
• Curso da mesa (X x Y): 1200 x 800 mm
• Curso eixos U & V: 260 x 260 mm
• Curso eixo Z: 500 mm (opções 600 / 800 mm)
• Tamanho máximo da peça: 1650 x 1200 x 495 mm (opção 595/795 mm)
• Peso máximo da peça: 4000 kg
• Diâmetro do fio suportado: 0,2 - 0,33 mm
• Eixos controlados: servomotor AC 5 eixos
• Dimensões e pesos da máquina: Z500: 4400 x 3725 x 2585 mm / 10600 kg; Z600: 4510 x 3765 x 2890 mm / 10850 kg; Z800: 11600 kg
• Capacidade do reservatório de água: Z500: 3000 L; Z600: 3300 L; Z800: 4000 L
• Ângulo máximo de taper: ±30°/100 mm (com guia e bico de diamante largo)
