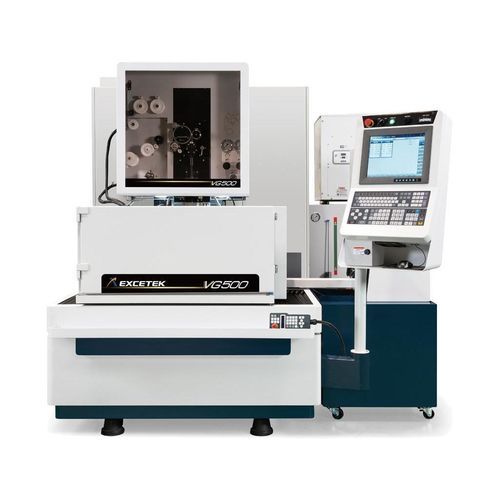

Máquina de eletroerosão a fio VG500

CNC

Resumo do produto
Eixos X/Y: 500 x 300 mm
Eixos U/V: 80 x 80 mm
Eixo Z: 220 mm

Especificação
Tamanho da máquina: 2200 x 2450 x 2200 mm
Curso X/Y: 500 x 300 mm
Curso U/V: 80 x 80 mm
Curso Z: 220 mm
Número de eixos controlados: 5 eixos (motor servo AC)
Ângulo máximo de conicidade: ±22°/100 mm (com guia de diamante larga e bocal)
Peso da máquina: 1500 kg

Recursos

• Smart & Easy
  • Amplas tecnologias de corte
  • Interface amigável
  • Capacidade remota
  • Recursos convenientes
• AWT confiável e de alta velocidade
  • Início automático de fio (AWT) rápido e confiável
  • Enfiamento na ranhura
  • Enfiamento submerso
  • Reduz custo de mão de obra para usinagem multi-modelo
• Melhora do desempenho de usinagem
  • Módulo DPM
  • Estabilizador de descarga
  • Nova estratégia para controle de cantos
  • Usinagem de raio manual
  • Reduz marcas de fio por corte de aproximação
  • Novo circuito de acabamento micron
• Economia de energia e baixo custo operacional
  • Gerenciamento inteligente de energia
  • Compensação do consumo de fio
  • Fácil manutenção e redução de custos de serviço

Estrutura mecânica

• Design rígido em treliça U, V
• Placa de trabalho em aço inoxidável com dureza HRC 50°
• Fundição da máquina projetada com base em análise FEA para aumentar rigidez
• Base da máquina com design extra largo
• Braço inferior refrigerado a água evita expansão térmica causada por acúmulo de calor, melhorando a precisão
• Estrutura robusta em ferro fundido como base da precisão

Modo de usinagem inteligente / Interface gráfica

• Painel HMI gráfico projetado para operação fácil e uso ergonômico
• Função de posicionamento da peça
• Informações de manutenção e diagnóstico disponíveis
• Função de busca de dados tecnológicos
• Interface gráfica e funções úteis para auxiliar a operação

Enfiamento automático do fio

• Operação contínua não tripulada dia/noite com enfiamento automático ideal no ponto de ruptura
• Função de recozimento melhora a retilinearidade do fio durante o enfiamento; pode enfiar no ponto de ruptura com alta confiabilidade sem retornar ao furo inicial
• Enfiamento submerso: o enfiamento pode ser executado durante usinagem submersa sem drenar ou reabastecer o tanque
• Função multi-furo: se o reenfiamento falhar em um furo, o sistema pode pular e continuar; furos pulados são registrados e recuperados posteriormente
• Enfiamento com jato de água: o jato de água pode ser usado para melhorar o enfiamento em peças altas ou usinagem submersa
• Exemplos de tempo típicos: para peça de 100 mm de espessura, recozimento & corte do fio ~10 s, enfiamento ~10 s; suporta enfiamento submerso para peças muito grossas

Tecnologia de corte
Tipo | Sem controle | Com controle
A | 0 | 0
B | 0 ~ -2 µm | -8 ~ -10 µm
C | 0 | 0
D | 0 ~ -2 µm | -8 ~ -10 µm


Sistema de monitoramento remoto

• Capacidade de monitoramento remoto do estado e das operações da máquina

Acessórios
Acessórios padrão

• Resina de troca iônica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bicos de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Alimentador Jumbo L-50A
• AWT (Automatic Wire Threading)
• Porta dupla
• AVR 15KVA
• Power Slide Door (Apenas V650G & V850G)
• Transformador 15KVA
• Torre de sinal
• Serviço de mensagens curtas (SMS)
• Sistema de monitoramento remoto
• Super Finish Circuit

Especificações técnicas

• Modelo: VG500
• Tamanho da máquina: 2200 x 2450 x 2200 mm
• Curso X/Y: 500 x 300 mm
• Curso U/V: 80 x 80 mm
• Curso Z: 220 mm
• Eixos controlados: 5 eixos (motor servo AC)
• Conicidade máxima: ±22°/100 mm (com guia de diamante larga e bocal)
• Peso da máquina: 1500 kg
• Funções-chave: AWT (incluindo enfiamento submerso e enfiamento no ponto de ruptura), Módulo DPM, Estabilizador de descarga, circuito de acabamento micron, gerenciamento inteligente de energia
