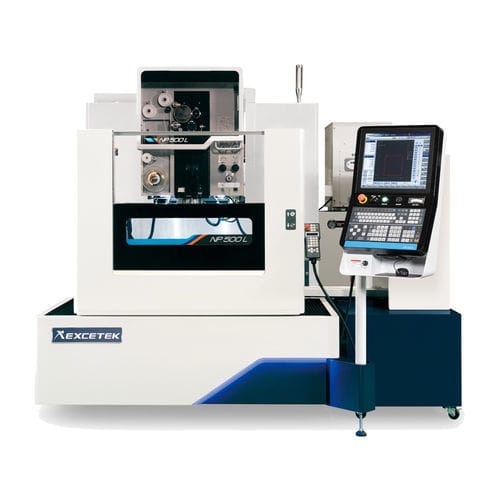

Máquina de eletroerosão a fio NP500L CE

a fiode precisãoCNC

Visão geral do produto
O NP500L CE é uma máquina de EDM por fio do tipo submersa, projetada para corte de contornos metálicos com precisão, operação intuitiva e conformidade TUV CE.

Deslocamentos básicos da máquina

• Eixos X/Y: 500 x 300 mm
• Eixos U/V: 120 x 120 mm
• Axe Z: 310 mm

Recursos

• Alta precisão: Smart Corner Control, processamento Stable Discharge, Super Finish Circuit (SFC) para melhor precisão e acabamento.
• Eficiência: módulo DPM, controle de marca de precisão, sistema Electrolysis Free (EF) para otimizar ciclos de corte.
• Controle de custos: controle de acesso inteligente, consumo de fio reduzido e operação econômica.
• Conectividade: monitoramento e gestão remotos, conector de controlador e monitor para dispositivos portáteis.
• Automação: Auto Wire Threading (AWT) de alta velocidade, transferência de peça por robo-arm, medição automática por sonda e correção.
• Estrutura mecânica: design rígido em treliça U/V; mesa em aço inox endurecido (HRC 50°); fundições projetadas por FEA e base de máquina extra-larga para maior rigidez.

Auto Wire Threading

• AWT de alta velocidade: recozimento e corte do fio ~10 s; enfiamento ~10 s.
• Enfiamento submerso até 200 mm; enfiamento a partir do ponto de ruptura em 400 mm de espessura; suporta operação contínua 24 horas sem supervisão; função jato de água para enfiamento até 500 mm.

Medição online & Automação

• Medição e calibração online antes do usinagem para reduzir tempo de setup; calibração automática de ponto de referência por macros.
• Usinagem múltiplas peças: compensação automática de planicidade 3D e paralelismo (AR), medição automática do ponto de referência, AWT e continuação automática para a peça seguinte.
• Aplicações de medição automática: medição de inclinação, correção AR, calibração do ponto de referência, medição pós-processo sobre mesa para evitar erros de desmontagem/remontagem; relatórios de medição exportáveis.

Tecnologia de corte (tabela)

• Tipo A: Sem controle 0 | Com controle 0
• Tipo B: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm
• Tipo C: Sem controle 0 | Com controle 0
• Tipo D: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm

Acessórios padrão

• Escala linear eixo XY
• Fio de latão x 1 bobina
• AWT (Auto Wire Threading)
• Ferramenta de fixação x 1 conjunto
• Resina de troca iônica x 10 L
• Gabarito de alinhamento vertical x 1 conjunto
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bicos de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs

Opções

• Barra de fixação
• Eixo W
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformador 15 KVA
• Short Message Service (SMS)
• Torre de sinal
• Sistema de monitor remoto
• Sistema de medição automática
• Super Finish Circuit

Tanque dielétrico

• Capacidade do tanque: 750 L
• Deionizador: automático
• Filtro de papel: 2 pcs
• Unidade chiller: automática

Controle & Usabilidade

• Painel HMI gráfico com design ergonômico; função de pesquisa de dados tecnológicos, informações de manutenção e diagnóstico, funções de posicionamento da peça.
• Sistema de acionamento por motor de eixo linear com circulação de água para controle térmico; régua digital de alta resolução 0,1 μm e controlador para acabamentos ultra-fin
• Mesa em aço inox endurecido em 4 lados com certificação TUV; porta deslizante motorizada para economizar espaço de instalação e facilitar a operação.

Especificações técnicas

• Modelo: NP500L CE (Submerged Type)
• Tamanho máximo da peça: 850 x 550 x 300 mm
• Diâmetro do fio: 0.15 - 0.3 mm
• Peso máximo da peça: 600 kg
• Eixos controlados: motor linear no XY; servo AC em U/V/Z (eixo Z servomotor AC)
• Corsa da mesa (X Y): 500 x 300 mm
• Ângulo máximo de conicidade: ±26° / 100 mm com guia de diamante larga e bocal
• Deslocamento U & V: 120 x 120 mm
• Dimensões da máquina: 2590 x 2575 x 2165 mm
• Corsa Z: 310 mm
• Peso da máquina: 3350 kg
• Capacidade do tanque dielétrico: 750 L
• Deionizador: automático
• Filtros de papel: 2 pcs
• Unidade chiller: automática
