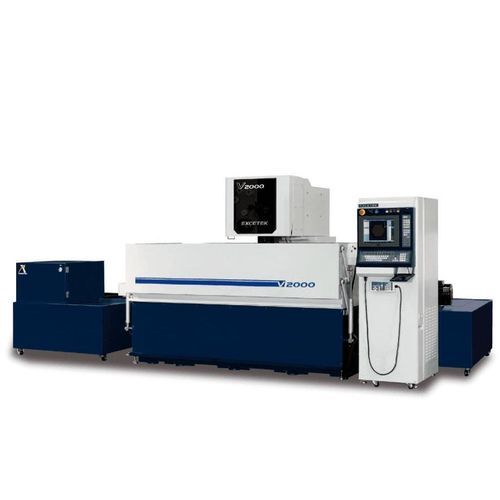

Máquina de eletroerosão a fio V2000

a fioCNC

Descrição breve
O V2000 é uma máquina de eletroerosão por fio (WEDM) concebida para corte de precisão de peças metálicas. As viagens e a zona de trabalho permitem usinar componentes de médio a grande porte para ferramentaria e produção de precisão.

Estrutura mecânica - Características da máquina

• Design de treliça rígida U/V para rigidez estrutural
• Placa de trabalho em aço inoxidável com dureza HRC 50°
• Peças fundidas da máquina otimizadas por análise FEA para aumentar a rigidez
• Base da máquina alargada para maior estabilidade
• Braço inferior refrigerado a água para reduzir a dilatação térmica; posições dos reforços (RIB) projetadas por elementos finitos para rigidez otimizada

Precisão & Exatidão

• Distância ampliada entre guias lineares para estabilidade
• Fuso de esferas classe C1 tratado criogenicamente
• Fuso suportado em ambas as extremidades e acionado por servomotor AC de alta resolução
• Capacidade de posicionamento até 1 µm em micropassos
• Calibração a laser e compensação de erro de passo
• Escala linear em malha fechada opcional para feedback
• Estrutura robusta em ferro fundido como base da precisão

Modo de usinagem inteligente

• Cálculo de alta frequência e controlo de pulsos via sistema embebido para reduzir carga do controlador
• Comunicação entre módulos via rede RS-485
• Funções CRC para verificação da integridade dos dados recebidos
• Chips ASIC para aumentar a estabilidade do circuito
• Funções watchdog para auto-proteção
• Feedback de faísca em tempo real para condições estáveis de erosão

Enfiamento automático do fio (AWT)

• Enfiamento no ponto de ruptura; função de recozimento que melhora a rectidão do fio durante o enfiamento
• Enfiamento fiável no ponto de ruptura sem retornar ao furo inicial
• Suporta enfiamento submerso permitindo enfiamento durante usinagem submersa sem drenar/reencher o tanque
• Função multi-furo: quando o re-enfiamento falha, o sistema ignora o furo, regista a localização e retorna mais tarde para completar o corte
• Funções AWT Monitor e AWT Result Monitor
• Assistência por jato de água para enfiamento de peças altas; suporta enfiamento até 500 mm de espessura

Controlo

• Dispositivo CNC: PC industrial
• CPU: Pentium 64-bit de alta velocidade
• Interface de operação: ecrã táctil LCD 15", teclado, rato
• Interfaces de entrada: LAN, USB, Floppy, RS-232
• Capacidade de memória: cartão CF 512 MB
• Unidade mínima de comando: 0.0001 mm
• Dimensão programável máx.: ±9999.9999 mm
• Unidade: Métrico / Polegada comutável
• Interface gráfica para auxiliar operações; watchdog durante usinagem; comando remoto acessório padrão; base de dados de tecnologias de corte e informações de parâmetros e manutenção disponíveis

Eletrónica & Tecnologias de usinagem

• Sistema gerador AC Electrolysis Free (EF) para melhorar o desempenho de corte
• Solução de curto-circuito: circuito de descarga especial para eliminar curtos durante desalinhamento no enfiamento
• RTS (Real Time Sparking): resposta rápida para feedback de descargas ineficazes e ajuste das condições para melhorar a eficiência de corte
• Design modular de PCB com indicações LED para facilitar a manutenção

Acabamento superficial

• Super Finish Circuit (opção): tecnologia de acabamento de alta frequência para atingir Ra < 0,2 µm numa única passagem com 4 repasos
• Acabamento demonstrado em aço SKD-11 espessura 30 mm
• Parâmetros de controlo de canto para reduzir o 'washout' e melhorar compatibilidade com moldes, qualidade e velocidade de usinagem

Acessórios
Acessórios standard

• Resina de troca iónica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de limpeza superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixos XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• AWT
• Dupla porta
• AVR 15KVA
• Transformador 15KVA
• Serviço de mensagens curtas (SMS)
• Torre de sinalização
• Sistema de monitorização remota
• Super Finish Circuit

Especificações técnicas

• Modelo: V2000
• Tamanho máx. da peça: 2400 x 700 x 345 mm
• Peso máx. da peça: 2500 kg
• Curso eixos X/Y: 2000 x 450 mm
• Curso eixos U/V: 160 x 160 mm
• Curso eixo Z: 350 mm
• Dimensões da máquina: 5260 x 3135 x 2200 mm
• Capacidade do tanque: 2500 L
