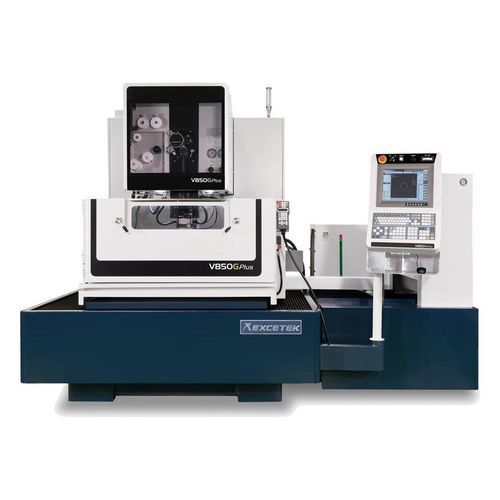

Máquina de eletroerosão a fio V850G Plus

a fioCNC

Descrição curta
Máquina EDM por fio para corte de precisão com eixos X/Y 800 x 500 mm, U/V 160 x 160 mm, Z 350 mm (altura submersa 310 mm).

Visão geral

• Série G Plus projetada para operações de corte por fio automatizadas e com baixa necessidade de supervisão.

Recursos

• Smart & Easy: múltiplas tecnologias de corte, interface intuitiva, acesso remoto e funções operacionais convenientes.
• AWT confiável e de alta velocidade: enfiamento automático do fio para ranhuras e enfiamento submerso, reduzindo a intervenção do operador na produção multi-modelo.
• Melhora no desempenho de usinagem: módulo DPM, estabilizador de descarga, estratégias avançadas de controle de cantos, usinagem de raio manual e novo circuito de acabamento micron para minimizar marcas do fio.
• Economia de energia e baixo custo operacional: gestão inteligente de energia, compensação do consumo de fio e manutenção simplificada.

Estrutura mecânica

• Projeto rígido em treliça U/V.
• Mesa de trabalho em aço inoxidável temperada a HRC 50°.
• Fundição da máquina otimizada por análise FEA para aumentar a rigidez.
• Base de máquina extra larga.
• Braço inferior resfriado a água para limitar a expansão térmica e melhorar a precisão.
• Estrutura robusta em ferro fundido como base de precisão.

Modo de usinagem inteligente

• Painel HMI gráfico com operação ergonômica.
• Funções de posicionamento da peça.
• Informações de manutenção e diagnóstico.
• Pesquisa de dados tecnológicos e funções de assistência à operação.

Enfiamento automático do fio

• Operação contínua não tripulada dia/noite com enfiamento automático em pontos de ruptura ideais.
• Função de recozimento melhora a retidão do fio durante o enfiamento; permite enfiar no ponto de ruptura sem retornar ao furo inicial.
• Enfiamento submerso permite enfiar durante a usinagem submersa sem esvaziar o tanque.
• Usinagem de múltiplos furos: se o reenfiamento falhar, o sistema ignora o furo e registra a posição para recuperação posterior.
• Enfiamento assistido por jato de água para peças altas ou usinagem submersa.
• Exemplos típicos de ciclo: recozimento e corte ~10 s; enfiamento ~10 s (espessura da peça 100 mm). Enfiamento sob água no ponto de ruptura suportado para grande espessura (ex.: 800 mm).

Tecnologia de corte

• Tipo A: Sem controle 0 | Com controle 0
• Tipo B: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm
• Tipo C: Sem controle 0 | Com controle 0
• Tipo D: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm

Sistema de monitoramento remoto

• Monitoramento remoto para observar o estado da máquina e supervisionar os processos de usinagem.

Característica da máquina (alto nível)

• Controle máximo de taper ±30°/100 mm com guia de diamante larga e bocal.
• Melhorias de estabilidade e rigidez para precisão e confiabilidade a longo prazo.

Acessórios
Acessórios padrão

• Resina de troca iônica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de limpeza superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Porta dupla
• AVR 15KVA
• Power Slide Door (Only V650G & V850G)
• Transformador 15KVA
• Torre de sinalização
• Serviço de mensagem curta (SMS)
• Sistema de monitoramento remoto
• Super Finish Circuit

Especificações técnicas

• Nome comercial: V850G Plus
• Tamanho máx. da peça: 1100 x 850 x 345 mm
• Peso máx. da peça: 1100 kg
• Curso dos eixos X/Y: 800 x 500 mm
• Curso dos eixos U/V: 160 x 160 mm
• Curso do eixo Z: 350 mm (altura submersa 310 mm)
• Diâmetro do fio: 0,15 - 0,3 mm
• Número de eixos controlados: servo motor AC 5 eixos
• Ângulo máximo de taper: ±30° / 100 mm com guia de diamante larga e bocal
• Tamanho da máquina: 2840 x 2900 x 2290 mm
• Peso da máquina: 5000 kg
• Capacidade do tanque de água: 1050 L
