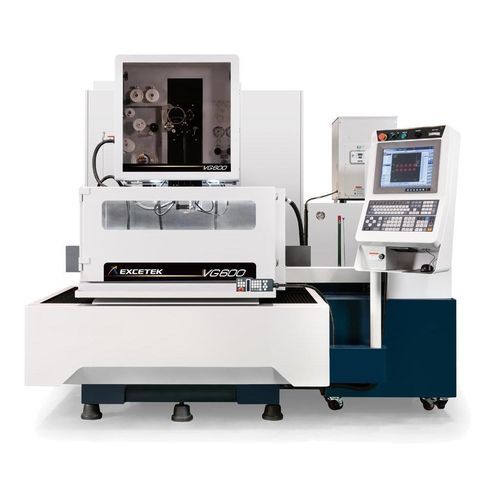

Máquina de eletroerosão a fio VG600

a fioa fiode alta precisão

Visão geral
Eixos X/Y: 600 x 400 mm
Eixos U/V: 120 x 120 mm
Eixo Z: 310 mm

Especificação

• Modelo: VG600
• Tamanho da máquina: 2550 x 2600 x 2200 mm
• Curso X/Y: 600 x 400 mm
• Curso U/V: 120 x 120 mm
• Curso Z: 310 mm
• Eixos controlados: 5 eixos com servomotores AC
• Ângulo máximo de cunha: ±26°/100 mm (com guia de diamante larga e bocal)
• Peso da máquina: 4400 kg
• Placa de trabalho: aço inoxidável, dureza HRC 50°

Características
Estrutura mecânica

• Interface e controlo: HMI ergonómica, monitorização remota e funções operacionais convenientes
• AWT (Passagem automática do fio): passagem fiável na ranhura e em submersão para reduzir intervenção do operador
• Módulos de desempenho: módulo DPM, estabilizador de descarga, circuito de acabamento micrón e estratégias de controlo de cantos
• Gestão de energia: controlo inteligente e compensação do consumo de fio para reduzir custos operacionais
• Design rígido U/V e base extra larga
• Placa em inox e componentes da máquina concebidos por análise FEA para maior rigidez
• Braço inferior arrefecido a água para limitar expansão térmica e manter precisão

Modo de usinagem inteligente

• Painel HMI gráfico ergonómico e pesquisa integrada de dados tecnológicos
• Funções de posicionamento e temporização da peça
• Informações de manutenção, diagnóstico e registos de operação acessíveis

Passagem automática do fio

• Operação contínua não assistida com reaplicação automática no ponto de quebra
• Função de recozimento melhora a rectitude do fio durante a passagem; fiabilidade próxima de 100% sem retorno ao furo inicial
• Passagem submersa: executável sem drenar o tanque
• Furação múltipla: o sistema ignora e regista reaplicações falhadas e regressa mais tarde para completar o corte
• Passagem assistida por jacto de água melhora fiabilidade para peças altas ou em submersão
• Tempos de exemplo: espessura 100 mm — recozimento & corte ≈ 10 s; passagem ≈ 10 s

Tecnologia de corte
Comparação do controlo de cunha com e sem controlo:
A | Sem controlo: 0 | Com controlo: 0
B | Sem controlo: 0 ~ -2 µm | Com controlo: -8 ~ -10 µm
C | Sem controlo: 0 | Com controlo: 0
D | Sem controlo: 0 ~ -2 µm | Com controlo: -8 ~ -10 µm


Sistema de monitorização remota
Capacidade de monitorização remota do estado e operação da máquina.

Acessórios
Acessórios padrão

• Resina de troca iónica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de aperto x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• AWT (Passagem automática do fio)
• Porta dupla
• AVR 15 KVA
• Porta deslizante motorizada (apenas V650G & V850G)
• Transformador 15 KVA
• Torre de sinalização
• Serviço de mensagens curtas (SMS)
• Sistema de monitorização remota
• Super finish circuit

Especificações técnicas

• Modelo: VG600
• Tamanho da máquina: 2550 x 2600 x 2200 mm
• Curso X/Y: 600 x 400 mm
• Curso U/V: 120 x 120 mm
• Curso Z: 310 mm
• Eixos controlados: 5 eixos servomotores AC
• Ângulo máximo de cunha: ±26°/100 mm (com guia de diamante larga e bocal)
• Peso da máquina: 4400 kg
• Material/dureza da mesa: Aço inoxidável, HRC 50°
• Módulos chave: Módulo DPM, estabilizador de descarga, circuito de acabamento micrón
• Passagem automática do fio (AWT) com passagem submersa e assistência por jacto de água
