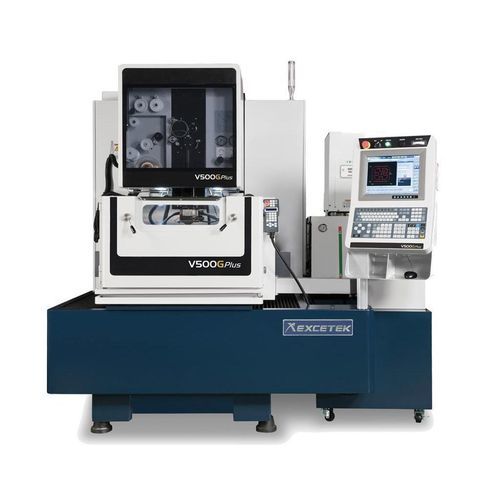

Máquina de eletroerosão a fio V500G Plusa fiode precisãoCNC
Guardar nos favoritos
Comparar
Características
- Tipo
- a fio
- Outras características
- CNC, de precisão
- Curso X
500 mm
(19,69 in)- Curso Y
300 mm
(11,81 in)- Curso Z
260 mm
(10,24 in)
Descrição
Descrição curta
Características
Características da máquina
Automatic Wire Threading (AWT) e funções de enfiamento
Tecnologia de corte (exemplos)
Acessórios (padrão & opções)
Especificações técnicas
- Máquina de eletroerosão por fio para usinagem de precisão de materiais condutores. Cursos X/Y 500 x 300 mm, U/V 120 x 120 mm, Z 260 mm (altura submersa 220 mm). Controle de 5 eixos com enfiamento automático de fio.
Características
- Diversas tecnologias de corte e interface amigável com monitoramento remoto.
- Automatic Wire Threading (AWT) para operação confiável em alta velocidade sem operador, incluindo enfiamento em ranhuras e sob água.
- Funções de melhoria de usinagem: módulo DPM, estabilizador de descarga, estratégia de controle de cantos, usinagem de raio manual, redução de marcas de fio e circuito de acabamento micrométrico.
- Gestão energética e compensação do consumo de fio para reduzir custos operacionais e simplificar a manutenção.
Características da máquina
- Estrutura treliçada U/V rígida.
- Placa de trabalho em aço inoxidável, dureza HRC 50°.
- Peças fundidas projetadas com FEA para aumentar a rigidez.
- Base de máquina extra larga para estabilidade.
- Braço inferior refrigerado a água para limitar a expansão térmica e melhorar a precisão.
- Estrutura robusta em ferro fundido como base de precisão.
Automatic Wire Threading (AWT) e funções de enfiamento
- Usinagem contínua dia/noite sem operador com enfiamento automático confiável em pontos de ruptura.
- Recozimento durante o enfiamento para melhorar a retidão do fio; enfiamento confiável no ponto de ruptura sem retorno ao furo inicial.
- Enfiamento submerso: executar o enfiamento durante a usinagem submersa sem drenar o tanque.
- Usinagem multi-furo: se o re-enfiamento falhar, o sistema pula e registra o furo para conclusão posterior.
- Assistência por jato de água para enfiamento de peças altas ou em condições submersas.
- Exemplos: espessura 100 mm — recozimento & corte: 10 s; enfiamento: 10 s. Espessura 800 mm — enfiamento sob água no ponto de ruptura.
Tecnologia de corte (exemplos)
- Tipo A: Sem controle 0 | Com controle 0
- Tipo B: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm
- Tipo C: Sem controle 0 | Com controle 0
- Tipo D: Sem controle 0 ~ -2 µm | Com controle -8 ~ -10 µm
Acessórios (padrão & opções)
- Padrão: Resina de troca iônica 10 L; Filtro de papel x2; Guia de diamante x2; Bicos de lavagem superior/inferior x2 conjuntos; Placas de energização x2; Fio de latão x1 bobina; Ferramenta de fixação; Gabarito de alinhamento vertical.
- Opções: Escala linear XY; Eixo W; Viga de fixação; Alimentador Jumbo L-50A; AWT; Porta dupla; AVR 15 kVA; Porta deslizante motorizada (apenas V650G & V850G); Transformador 15 kVA; Torre de sinalização; SMS; Sistema de monitoramento remoto; Circuito super acabamento.
Especificações técnicas
- Modelo: V500G Plus
- Marca: Excetek
- Tamanho máximo da peça: 850 x 600 x 255 mm
- Peso máximo da peça: 600 kg
- Curso X/Y: 500 x 300 mm
- Curso U/V: 120 x 120 mm
- Curso Z: 260 mm (altura submersa 220 mm)
- Diâmetro do fio: 0,15 - 0,3 mm
- Eixos controlados: Servo AC 5 eixos
- Inclinação máxima: ±26° / 100 mm com guia de diamante larga e bico
- Dimensões da máquina: 2215 x 2480 x 2205 mm
- Peso da máquina: 3500 kg
- Capacidade do tanque: 750 L
