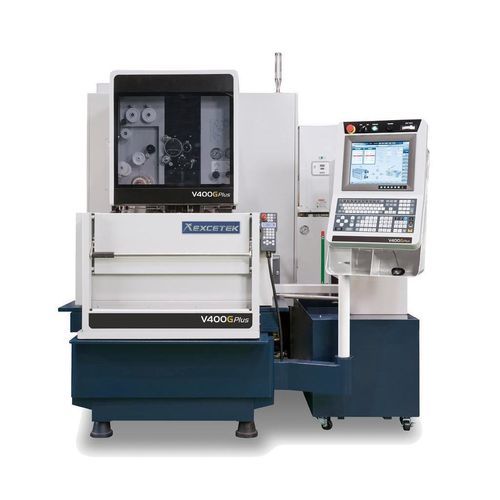

Máquina de eletroerosão a fio V400G Plus

a fiode precisãoCNC

Descrição curta
Máquina de erosão por fio V400G Plus com curso X/Y 400 x 300 mm, U/V 80 x 80 mm e curso Z 220 mm (altura submersa 210 mm). Controle servo AC de 5 eixos, suporta fio Ø 0,15–0,3 mm, projetada para usinagem submersa e operação contínua sem supervisão.

Visão geral
O V400G Plus faz parte da série G Plus. Fornece erosão por fio (EDM) de alta precisão com modos de usinagem inteligentes, enfiamento automático de fio (AWT) e operação energeticamente eficiente. Melhora o controlo de cantos, reduz marcas de fio e otimiza o acabamento superficial para aplicações de ferramentaria e produção exigentes.

Estrutura mecânica

• Design rígido em treliça U e V para estabilidade estrutural
• Placa de trabalho em aço inoxidável com dureza HRC 50
• Construção em peça fundida validada por FEA para aumentar a rigidez
• Base da máquina com suporte extra largo para maior rigidez
• Braço inferior refrigerado a água para limitar a dilatação térmica e manter a precisão
• Estrutura robusta em ferro fundido para estabilidade dimensional a longo prazo

Smart & Easy

• Várias tecnologias de corte, interface intuitiva e monitorização remota para simplificar a gestão da produção

AWT rápido e fiável

• Enfiamento automático de fio em alta velocidade para ranhura e enfiamento submerso, permitindo produção multi-modelo sem supervisão

Melhoria do desempenho de usinagem

• Módulo DPM e estabilizador de descarga para corte estável
• Estratégia de controlo de cantos avançada e usinagem de raios manual
• Redução de marcas de fio durante cortes de aproximação
• Circuito de acabamento micron para melhor qualidade de superfície

Economia de energia e baixo custo operacional

• Gestão inteligente de energia para reduzir o consumo
• Compensação do consumo de fio para otimizar custos operacionais
• Manutenção fácil para reduzir custos de serviço

Modo de usinagem inteligente
HMI ergonómica fornece posicionamento da peça, informações de manutenção e diagnóstico, pesquisa de dados tecnológicos e interface gráfica para configuração e monitorização.

Enfiamento automático do fio

• Usinagem contínua sem supervisão dia/noite com re-enfiamento automático em pontos ideais de quebra
• Função de recozimento melhora a retidão do fio durante o enfiamento; enfiamento fiável no ponto de quebra sem retorno ao furo inicial
• Enfiamento submerso executável sem esvaziar o tanque
• Usinagem multi-furos: o sistema regista e salta furos não enfiáveis e chama-os automaticamente mais tarde
• Enfiamento assistido por jato de água disponível para peças altas ou usinagem submersa

Tecnologia de corte

• Tipo A | Sem controlo: 0 | Com controlo: 0
• Tipo B | Sem controlo: 0 ~ -2 µm | Com controlo: -8 ~ -10 µm
• Tipo C | Sem controlo: 0 | Com controlo: 0
• Tipo D | Sem controlo: 0 ~ -2 µm | Com controlo: -8 ~ -10 µm

Características da máquina

• Ângulo máximo de inclinação ±22° / 80 mm com guia de diamante larga e bocal
• Controlo servo AC de 5 eixos
• Diâmetro do fio suportado: 0,15 - 0,3 mm

Acessórios
Acessórios padrão

• Resina de troca iónica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de aperto x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixo XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• AWT (Enfiamento automático do fio)
• Porta dupla
• AVR 15KVA
• Porta deslizante motorizada (apenas V650G & V850G)
• Transformador 15KVA
• Torre de sinalização
• Serviço de mensagens curtas (SMS)
• Sistema de monitorização remota
• Super Finish Circuit

Especificações técnicas

• Modelo: V400G Plus
• Tamanho máximo da peça: 750 x 550 x 215 mm
• Peso máximo da peça: 500 kg
• Curso dos eixos X/Y: 400 x 300 mm
• Curso dos eixos U/V: 80 x 80 mm
• Curso do eixo Z: 220 mm (altura submersa 210 mm)
• Diâmetro do fio: 0,15 - 0,3 mm
• Número de eixos controlados: servo AC 5 eixos
• Ângulo máximo de inclinação: ±22° / 80 mm (com guia de diamante larga e bocal)
• Tamanho da máquina: 2100 x 2230 x 2175 mm
• Peso da máquina: 2700 kg
• Capacidade do tanque de água: 650 L
