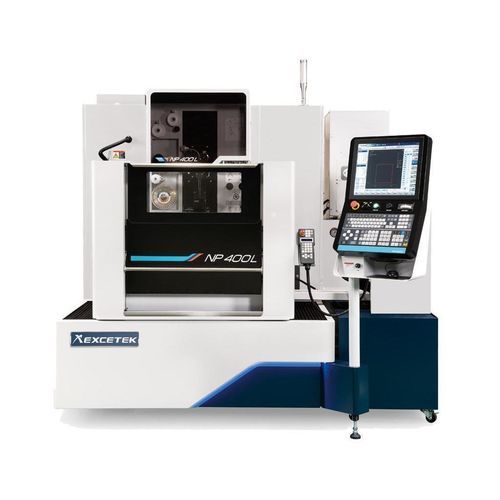

Máquina de eletroerosão a fio NP400L CE

a fiode precisão

Visão geral do produto
Máquina de eletroerosão por fio de precisão NP400L CE, tipo submerso, projetada para contornos precisos e acabamento fino de peças metálicas. Cursos principais: X/Y 400 x 300 mm; U/V 80 x 80 mm; Z 220 mm. Indicada para produção multi-peça e operação não assistida.

Destaques

• Conformidade TÜV CE para segurança da máquina e conformidade do projeto.
• Porta deslizante motorizada para reduzir o espaço de instalação e facilitar o acesso.

Características principais

• Precisão
  • Smart Corner Control, processamento de descarga estável e Super Finish Circuit (SFC) para melhorar a precisão dimensional e o acabamento superficial.
• Eficiência
  • Módulo DPM, controle de marca de precisão e sistema de gerador Electrolysis Free (EF) para otimizar o desempenho de corte.
• Custo-benefício
  • Controle de acesso inteligente e funções de redução do consumo de fio para reduzir custos operacionais.
• Rede inteligente
  • Monitoramento remoto, conectividade do controlador e suporte a dispositivos portáteis para supervisão de processo.
• Automação
  • Auto Wire Threading em alta velocidade, transferência robótica de peças e medição/correção automática por sonda para reduzir tempos de setup.

Sistema de acionamento com motor de eixo linear
Motor linear com controlo de temperatura por circulação de água para minimizar a deriva térmica e melhorar a precisão de usinagem. Inclui réguas digitais de alta resolução 0,1 µm e controlador para posicionamento preciso e acabamentos ultrafinos.

Auto Wire Threading (AWT)

• Capacidade de enfiamento submerso de 200 mm.
• Enfiamento a 400 mm de espessura desde o ponto de ruptura.
• Exemplo de ciclo AWT alta velocidade: para espessura 100 mm - recozimento e corte do fio: 10 s; enfiamento: 10 s.
• AWT confiável para operação contínua não assistida; assistência por jato de água permite enfiamento em peças até 500 mm.

Medição online e usinagem multi-peça
Medição e calibração integradas na mesa reduzem erros de setup e tempo de ciclo. Macrocomandos automatizam medição e calibração de pontos de referência; verificações diretas na mesa evitam erros de desmontagem/remontagem. Suporta compensação automática de planicidade 3D e paralelismo e transição automática para a próxima peça.

Tecnologia de corte (tabela)

• Tipo A: Sem controlo: 0 ; Com controlo: 0
• Tipo B: Sem controlo: 0 ~ -2 µm ; Com controlo: -8 ~ -10 µm
• Tipo C: Sem controlo: 0 ; Com controlo: 0
• Tipo D: Sem controlo: 0 ~ -2 µm ; Com controlo: -8 ~ -10 µm

Detalhes da máquina

• Desenho de treliça rígida U/V para maior rigidez.
• Plataforma de trabalho em aço inoxidável endurecido aprox. HRC 50°.
• Fundição e estrutura otimizadas por análise FEA para maior rigidez.
• Base da máquina com suporte extra largo para estabilidade.

Operabilidade melhorada

• HMI gráfico com ergonomia para operação simples.
• Funções de posicionamento da peça, manutenção e diagnóstico, e pesquisa de dados tecnológicos disponíveis na interface.
• Plataforma endurecida em 4 faces; segurança certificada TÜV; porta deslizante motorizada para instalação compacta.

Acessórios
Acessórios padrão

• Regua linear eixo XY
• Fio de latão x 1 bobina
• AWT (Auto Wire Threading)
• Ferramenta de fixação x 1 conjunto
• Resina de troca iônica x 10 L
• Gabarito de alinhamento vertical x 1 conjunto
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bocal de fluxo superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs

Opções

• Viga de fixação
• Eixo W
• AVR 15 KVA
• Alimentador Jumbo L-50A
• Transformador 15 KVA
• Serviço de mensagem curta (SMS)
• Torre de sinalização
• Sistema de monitor remoto
• Sistema de medição automática
• Super Finish Circuit

Especificações

• Modelo: NP400L CE (Tipo submerso)
• Tamanho máx. da peça: 750 x 550 x 215 mm
• Diâmetro do fio: 0,15 - 0,3 mm
• Peso máx. da peça: 500 kg
• Eixos controlados: eixo XY motor linear; eixos U, V, Z servo AC
• Curso mesa (X Y): 400 x 300 mm
• Ângulo máximo de conicidade: ±22° / 80 mm com guia de diamante larga e bocal
• Curso U & V: 80 x 80 mm
• Dimensões máquina: 2260 x 2525 x 2100 mm
• Curso Z: 220 mm
• Peso máquina: 3050 kg
• Capacidade tanque dielétrico: 650 L
• Desionizador: auto
• Filtro de papel: 2 pcs
• Unidade chiller: auto
