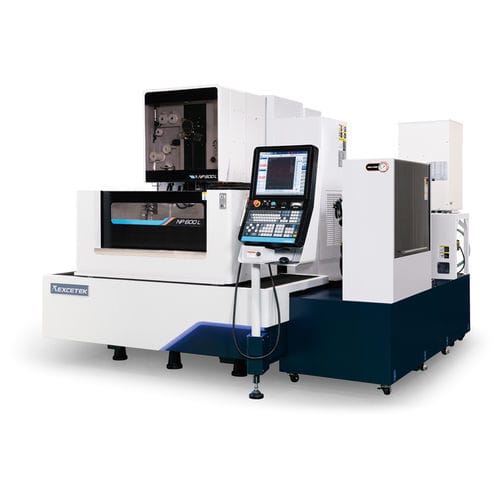

Máquina de eletroerosão a fio NP600L

de precisãoCNC

Descrição breve Eixos X/Y : 600 x 400 mm Eixos U/V : 160 x 160 mm Eixo Z: 410 mm (opção) Destaques

• Conformidade com TUV CE: segurança e design ergonómico com fácil operação.
• Design de porta deslizante para economizar espaço de instalação e permitir uma operação leve.

Especificação

• Modelo: NP600L (Tipo Submerso)
• Tamanho máximo da peça de trabalho: 1000 x 700 x 345 mm
• Diâmetro do fio: 0,15 - 0,3 mm
• Peso máximo da peça de trabalho: 800 kg
• Número de eixos controlados: Motor linear do eixo XY, servo motor AC do eixo UV Z
• Deslocamento da mesa de X Y: 600 x 400 mm
• Ângulo de conicidade máximo: ±30° / 100 mm com guia e bico diamantado largo
• Deslocamento dos eixos U e V: 160 x 160 mm
• Dimensões da máquina: 2670 x 2965 x 2300 mm
• Curso do eixo Z: 410 mm (opção)
• Peso da máquina: 4700 kg

Tanque Elétrico

• Capacidade do tanque: 900 L
• Deionizador: automático
• Filtro de papel: 2 pcs
• Unidade de refrigeração: automático

Caraterísticas

Alta precisão

• Controlo inteligente de cantos
• Processamento de descarga estável
• Circuito de super acabamento (SFC) para maior precisão

Eficiência

• DPM económico

Rede inteligente

• Gestão remota de monitores
• Conector de controlador
• Monitor de dispositivo portátil

Automação

• Enfiação automática de fio (AWT) de alta velocidade
• Transferência de peça em braço rotativo
• Medição e correção automática da sonda

Caraterísticas da máquina

• Design de treliça rígida em U, V
• Mesa de trabalho em aço inoxidável com dureza HRC 50°
• Fundição da máquina projectada com base na análise FEA para aumentar a rigidez
• Base da máquina extra larga

Sistema de acionamento do motor de veio linear A máquina fornece um controlo constante da temperatura para melhorar a precisão da maquinação, reduzindo o calor gerado no motor linear. A circulação de água reduz a temperatura do campo magnético do motor linear, proporcionando um impulso elevado, alta eficiência e baixo consumo de energia. Uma régua digital de alta resolução de 0,1 μm e um controlador permitem uma conformação de alta precisão e um acabamento ultra-fino. Operabilidade melhorada

• Interface gráfica / HMI de fácil utilização com design ergonómico
• Funções de posicionamento da peça, informação de manutenção e diagnóstico e funções de pesquisa de dados tecnológicos

Mesa de 4 lados em aço inoxidável endurecido

• Design de segurança e metal com certificação UTV
• Design de porta deslizante para economizar espaço de instalação e permitir operação leve

Enfiação automática de fios

• Capacidade de roscagem submersa de 200 mm
• Roscagem de 400 mm de espessura no ponto de rutura
• Sistema de roscagem automática de fio de alta velocidade: para 100 mm de espessura da peça - recozimento e corte do fio: 10 seg., enfiamento: 10 seg.
• O design fiável do AWT suporta um funcionamento contínuo e não tripulado de 24 horas e pode enfiar a partir do ponto de rutura do fio
• A função de jato de água permite enfiar peças até 500 mm

Sistema de medição em linha A medição e calibração em linha antes da maquinação reduzem significativamente o tempo de calibração. As macros de medição automática calibram o ponto de referência para aumentar a precisão da maquinação. Após a maquinação, a medição direta na mesa evita erros de desmontagem/remontagem da peça de trabalho.

• Compensação automática da planicidade 3D da peça
• Compensação automática do paralelismo (AR)
• Medição automática do ponto de referência da maquinação
• Processamento com enfiamento automático de fio AWT
• Continuação automática para a peça seguinte após a conclusão

Tecnologia de corte (mesa) Tipo | Sem controlo | Com controlo A | 0 | 0 B | 0 ~ -2 µm | -8 ~ -10 µm C | 0 | 0 D | 0 ~ -2 µm | -8 ~ -10 µm Acessórios

Acessórios padrão

• Escala linear do eixo XY
• Fio de latão x 1 carretel
• AWT (rosqueamento automático do fio)
• Ferramenta de fixação x 1 conjunto
• Resina de troca iónica x 10 L
• Alinhamento vertical alinhamento vertical x 1 conjunto
• Filtro de papel x 2 unidades
• Guia de diamante x 2 unidades
• Bocal de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 unidades

Opções

• Feixe de fixação
• Eixo W-Eixo
• AVR 15 KVA
• Jumbo Feeder L-50A
• Transformador 15 KVA
• Porta frontal automática (Apenas NP600L)
• Short Message Service (SMS)
• Torre de sinalização
• Sistema de monitorização remota
• Sistema de medição automática
• Circuito de super acabamento

Caraterísticas / especificações técnicas

• Modelo: NP600L
• Deslocamento da mesa (X x Y): 600 x 400 mm
• Deslocamento dos eixos U/V: 160 x 160 mm
• Deslocamento do eixo Z (opcional): 410 mm
• Tamanho máx. da peça: 1000 x 700 x 345 mm
• Peso máx. da peça: 800 kg
• Diâmetro do fio: 0,15 - 0.3 mm
• Dimensões da máquina (C x L x A): 2670 x 2965 x 2300 mm
• Peso da máquina: 4700 kg
• Capacidade do tanque dielétrico: 900 L
• Deionizador: automático; Filtro de papel: 2 pcs; Unidade de refrigeração: automática
• Eixos: Motor linear XY; Servo AC UV e Z (Z opcional)
