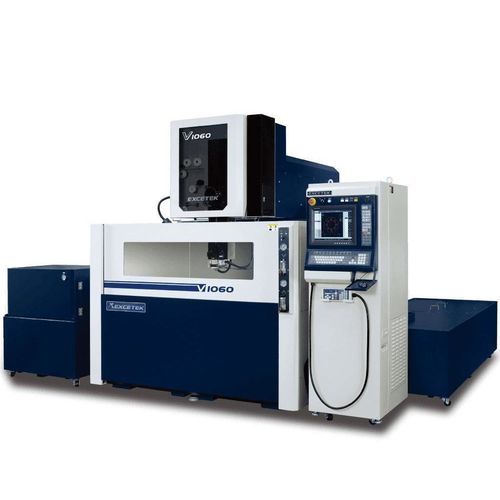

Máquina de eletroerosão a fio V1060

de alta precisãode precisãoCNC

Descrição curta
Eixos X/Y: 1000 x 600 mm
Eixos U/V: 160 x 160 mm (260 x 260 mm)
Eixo Z: 350 / 500 mm

Especificação (visão geral)
V1060 - Z350 / Z500
Tamanho máximo da peça: 1500 x 1000 x 345 mm (495 mm)
Diâmetro do fio: 0,2 - 0,33 mm
Peso máximo da peça: 3000 kg
Número de eixos controlados: 5 eixos servomotor AC
Cursos da mesa X Y: 1000 x 600 mm
Ângulo máximo de cone: ±30°/100 mm com guia de diamante larga e bico
Cursos U & V: 160 x 160 mm (260 x 260 mm)
Tamanho da máquina: 3460 x 3260 x 2310 mm (Z350); 4210 x 3260 x 2390 mm (Z500)
Cursos do eixo Z: 350 / 500 mm
Peso da máquina: V1060 - Z350 / Z500 : 7300 / 7650 kg
Capacidade do tanque: V1060 - Z350 / Z500 : 1800 / 2500 L
Curso Z opcional: 500 mm (altura submersa 500 mm)

Estrutura mecânica

• Projeto de treliça rígida U, V
• Plataforma em aço inoxidável com dureza HRC 50°
• Peças fundidas da máquina projetadas com base na análise FEA para aumentar a rigidez
• Base da máquina com design extra largo
• Braço inferior refrigerado a água para evitar expansão térmica e melhorar a precisão; posições das nervuras otimizadas por FEA para equilíbrio térmico

Precisão & Movimento

• Distância estendida entre guias lineares para precisão
• Tratamento criogênico do parafuso de esferas classe C1
• Parafuso de esferas suportado em ambos os lados e acionado por servomotor AC de alta resolução, permitindo precisão em micro passos até 1 µm
• Calibração a laser e compensação de erro de passo
• Escala linear em malha fechada disponível como opção
• Estrutura robusta em ferro fundido como fundamento da precisão

Modo de usinagem inteligente & Eletrónica

• Cálculo de alta frequência e controlo de impulsos
• Sistema embebido reduz a carga de controlo
• Redes RS-485 para comunicação entre grupos de módulos
• Funções CRC para verificar a integridade dos dados recebidos
• Chip ASIC usado para aumentar a estabilidade do circuito
• Funções Watchdog para autoproteção
• Feedback de centelhamento em tempo real (RTS) para erosão por centelha estável e tempo de resposta curto para ajustar descargas ineficazes
• Sistema gerador AC Electrolysis Free (EF) para melhorar o desempenho de corte
• Solução de curto-circuito: circuito de descarga especial para eliminar condições de curto-circuito durante o enfiamento/desalinhamento e melhorar a eficiência de usinagem

Enfiamento automático do fio (AWT)

• Enfiamento no ponto de ruptura com função de recozimento para melhorar a retidão do fio; enfiamento no ponto de ruptura durante a usinagem com fiabilidade quase 100% sem regressar ao furo inicial
• Enfiamento submerso: o enfiamento pode ser executado durante a usinagem submersa sem esvaziar o tanque
• Usinagem multi-furo: em caso de falha no re-enfiamento, o sistema salta o furo, regista a sua localização e recorda os furos saltados mais tarde para completar o corte
• Capacidades AWT Monitor e AWT Result Monitor
• Enfiamento com jato de água para peças altas; função de jato de água permite enfiar até 500 mm de espessura

Controlo / Interface

• Dispositivo CNC: PC industrial
• CPU: Pentium 64-bit de alta velocidade
• Interface de operação: ecrã tátil LCD 15", teclado, rato
• Interface de entrada: LAN, drive USB, floppy, RS-232
• Capacidade de memória: cartão CF 512 MB
• Unidade de comando mín.: 0,0001 mm
• Dimensão programável máx.: ±9999,9999 mm
• Unidade: comutável Métrico / Polegada
• Sistema de design modular com LEDs em módulos I/O para manutenção e indicação de estado
• Funções Watch Dog e controlo remoto (acessório standard)

Acabamento de superfície
Super Finish Circuit (opção): tecnologia de acabamento de superfície de alta frequência para gerar rugosidade inferior a Ra 0,2 µm alcançável numa única passagem com 4 desbastes. Adequado para materiais como SKD-11 até às espessuras especificadas.

Acessórios
Acessórios padrão

• Resina de troca iónica x 10 L
• Filtro de papel x 2 pcs
• Guia de diamante x 2 pcs
• Bico de lavagem superior e inferior x 2 conjuntos
• Placas de energização x 2 pcs
• Fio de latão x 1 bobina
• Ferramenta de fixação x 1 conjunto
• Gabarito de alinhamento vertical x 1 conjunto

Opções

• Escala linear eixos XY
• Eixo W
• Viga de fixação
• Jumbo Feeder L-50A
• AWT (Automatic Wire Threading)
• Porta dupla
• AVR 15KVA
• Transformador 15KVA
• Serviço de mensagens curtas (SMS)
• Torre de sinalização
• Sistema de monitorização remota
• Super Finish Circuit

Características adicionais notáveis

• Enfiamento com recozimento para melhorar a retidão do fio
• RTS (Real Time Sparking) de resposta curta para melhorar a eficiência de corte
• Base de dados de tecnologias de corte e assistente por ícones para o utilizador em parâmetros e manutenção

Especificações técnicas

• Modelo: V1060 (Z350 / Z500)
• Cursos da mesa (X x Y): 1000 x 600 mm
• Cursos U & V: 160 x 160 mm (opção 260 x 260 mm)
• Cursos eixo Z: 350 mm ou 500 mm (opção)
• Tamanho máx. da peça: 1500 x 1000 x 345 mm (495 mm)
• Diâmetro do fio: 0,2 - 0,33 mm
• Peso máx. da peça: 3000 kg
• Eixos controlados: 5 eixos servomotor AC
• Dimensões máquina: 3460 x 3260 x 2310 mm (Z350) / 4210 x 3260 x 2390 mm (Z500)
• Peso máquina: 7300 kg (Z350) / 7650 kg (Z500)
• Capacidade do tanque: 1800 L (Z350) / 2500 L (Z500)
• Ângulo máximo de conicidade: ±30°/100 mm com guia de diamante larga e bico
• Acessórios padrão e opcionais conforme listados acima
