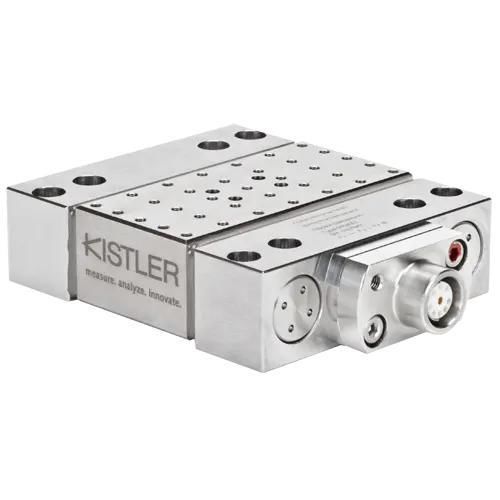

Dinamômetro dinâmico 9119AA1

analógicode tensão/compressãode alta precisão

Descrição
Trata-se de um dinamômetro multicomponente para medir as três componentes ortogonais de uma força (Fx, Fy, Fz). O seu limiar muito baixo e a elevada sensibilidade permitem medições precisas de forças extremamente pequenas, adequado para ensaios laboratoriais e desenvolvimento de processos industriais.

Principais características

• Dinamômetro piezoelétrico multicomponente com faixas de medição Fx, Fy, Fz ±4 kN
• Placa de cobertura: 39x80 mm (na página também é referida 90x90 mm; variantes disponíveis)
• Frequências naturais: fn (x) 6 kHz; fn (y) 6,4 kHz; fn (z) 6,3 kHz
• Conector de flange Fischer de 9 pinos (Fischer 104 9‑pole)

Dados técnicos (resumo)

• Intervalos de medição: mínimo -4 kN; máximo 4 kN
• Tipo de produto / Sistema de medição: Dinamômetro multicomponente / Sensor
• Sensor pré-carregado: Sim
• Crosstalk (máx.): Fx→Fy -2 … 2 %; Fx→Fz -2 … 2 %; Fy→Fx -2 … 2 %; Fy→Fz -2 … 2 %; Fz→Fx -2 … 2 %; Fz→Fy -2 … 2 %
• Limiar metrológico: <0.002 N
• Tipo de sinal de saída: Charge (Piezoelectric, PE)
• Sensibilidade: Fx: -26 pC/N; Fy: -13 pC/N; Fz: -26 pC/N
• Grau de proteção (EN 60529): IP67
• Faixa de temperatura de funcionamento: -20 … 70 °C
• Aplicações: ensaios NVH; processos de corte e desenvolvimento de usinagem; fabrico de eletrónica 3C
• Cabo incluído: Não
• Tipo de conector: Fischer 104 9‑pole (neg.)
• Peso: 0.93 kg
• Disponibilidade: Sob consulta
• Preço de tabela: Sob consulta

Observações de variação
Na página constam referências a diferentes placas de cobertura (por exemplo 39x80 mm e também 90x90 mm no título), indicando variantes relacionadas com o produto.

Características / especificações técnicas

• Nome do produto: MiniDyn
• ID do produto: 18017664
• Designação na página: 9119AA1
• Forças máximas (Fx, Fy, Fz): ±4 kN
• Placa(s) de cobertura referida(s): 39x80 mm (menção adicional a 90x90 mm)
• Frequências naturais: x = 6 kHz; y = 6,4 kHz; z = 6,3 kHz
• Tipo de saída: Charge (Piezoelectric, PE)
• Sensibilidades: Fx = -26 pC/N; Fy = -13 pC/N; Fz = -26 pC/N
• Crosstalk máximo: -2 … 2 % entre eixos
• Threshold: <0.002 N
• Proteção: IP67 (EN 60529)
• Temperatura de operação: -20 … 70 °C
• Conector: Fischer 104 9‑pole (neg.)
• Cabo: não incluído
• Peso: 0.93 kg
• Aplicações típicas: ensaios NVH; processos de corte e desenvolvimento de usinagem; fabrico de eletrónica 3C
