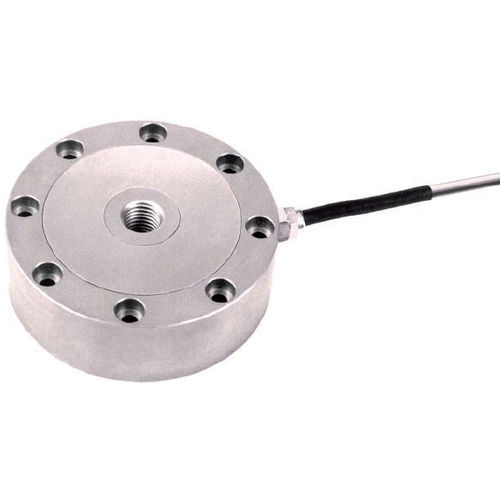

Célula de carga de tensão/compressão 4576A series

em linhade um eixostrain gauge

Descrição
Medidores de tensão (strain gauges) são aplicados aos diafragmas de flexão da célula de carga e fornecem uma saída em ponte proporcional à carga aplicada durante a introdução concêntrica da força. A célula Tipo 4576A utiliza uma ponte completa de strain gauges. Existe uma rosca métrica no eixo central para introdução da força por botão de carga ou peça rosqueada específica. Forças laterais dentro de um intervalo angular de ±2,5° em relação à horizontal podem ser desprezadas; para forças laterais maiores, devem ser desviadas do sensor por meios mecânicos. Para melhores resultados monte o Tipo 4576A numa superfície plana utilizando as aberturas de parafuso integradas. Disponível em nove faixas de medição de 0 ... 0,5 kN a 0 ... 200 kN.

Principais características / vantagens

• Construção compacta da célula de carga de extensômetro
• 9 faixas de medição: 0 ... 0,5 kN até 0 ... 200 kN
• Montagem simples através de aberturas de parafuso integradas
• Precisão de medição superior a 0,25% FSO

Variantes / Opções

• Faixas de medição (exemplos): 0,5 kN; 1 kN; 2 kN; 5 kN; 10 kN; 20 kN; 50 kN; 100 kN; 200 kN
• Sensibilidades (exemplos): 1,5 mV/V e 1 mV/V
• Opções de conector (exemplos): conector circular M16 6 pinos, conector D-Sub 9 pinos
• Exemplos de modelos: 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (variantes com NC3/SC3 para D-Sub)

Aplicação / Uso
Projetada para medições de forças médias de tração e compressão em ambientes severos, bancadas de ensaio e aplicações laboratoriais. Aplicar a carga de forma concêntrica no eixo central e evitar cargas laterais não controladas superiores a ±2,5°; utilizar desacoplamento mecânico quando necessário.

Características / especificações técnicas

• Tipo: 4576A
• Tecnologia: strain gauge, ponte completa
• Faixas de medição: 0 ... 0,5 kN até 0 ... 200 kN (9 faixas)
• Sensibilidade: tip. 1,5 mV/V ou 1 mV/V (dependendo da variante)
• Precisão: melhor que 0,25% FSO
• Conectores: M16 6 pinos ou D-Sub 9 pinos (variante dependente)
• Introdução de força: rosca métrica no eixo central (botão ou peça rosqueada)
• Montagem: superfície plana recomendada; aberturas de parafuso integradas
• Tolerância a forças laterais: ±2,5° em relação à horizontal; além disso, serão necessárias medidas mecânicas
• Aplicações previstas: ensaios laboratoriais, testes industriais e medições em ambientes severos
