Acelerômetro triaxial 8793A series
de quartzopiezoelétricode cisalhamento

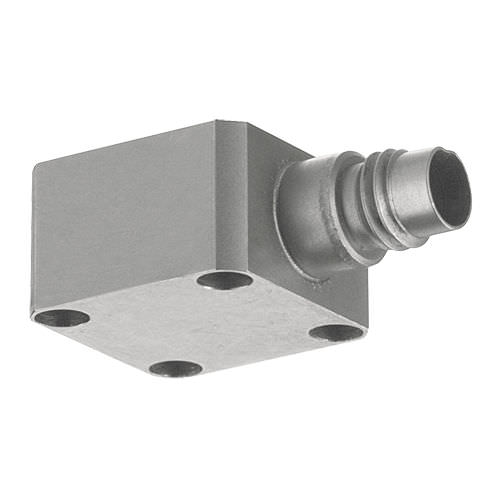

Acelerômetro triaxial - 8793A series - KISTLER - de quartzo / piezoelétrico / de cisalhamento
Acelerômetro triaxial - 8793A series - KISTLER - de quartzo / piezoelétrico / de cisalhamento
Guardar nos favoritos
Comparar

Características

Número de eixos
triaxial
Tecnologia
piezoelétrico, de cisalhamento, de quartzo
Outras características
com eletrônica integrada, plano, com TEDS, para altas temperaturas, hermético, para aplicações criogênicas, com saída de tensão
Gama de aceleração

MÍN: 4.903 m/s²
(16.086 ft/s²)

MÁX: 4.903 m/s²
(16.086 ft/s²)

Descrição

Resumo
A família Tipo 8793A consiste em acelerômetros triaxiais de quartzo projetados para aplicações em altas e baixas temperaturas. No interior do invólucro existem três elementos individuais de quartzo sensíveis ao cisalhamento, orientados de modo a responder apenas às componentes de vibração nos eixos x, y e z. Cada elemento sensor está ligado internamente a um circuito microelectrónico Piezotron que converte o sinal de carga na saída de tensão de baixa impedância. Os elementos K-Shear são hermeticamente selados num invólucro de aço inoxidável, oferecendo estabilidade a longo prazo, ampla banda de frequência e muito baixa sensibilidade a transientes térmicos e acelerações transversais.

Características/vantagens principais
  • Modo de tensão de baixa impedância (Piezotron)
  • Desenho de perfil baixo adequado para instalações com espaço reduzido
  • Elementos de quartzo K-Shear para precisão e estabilidade
  • Versões para alta temperatura (até +165 °C / 330 °F) e criogénicas (até -195 °C / -320 °F)
  • Invólucro em aço inoxidável hermeticamente selado
  • Conformidade com CE

Variantes
  • 8793A500 — Acelerómetro triaxial K-Shear, 500 g, perfil baixo
  • 8793A500M5 — Acelerómetro triaxial K-Shear, 500 g, perfil baixo, alta temperatura
  • 8793A500M8 — Acelerómetro triaxial K-Shear, 500 g, perfil baixo, criogénico
  • 8793A500T — Acelerómetro triaxial K-Shear, 500 g, perfil baixo, com TEDS

Aplicações e especificações técnicas
  • Configuração do sensor: Triaxial com três elementos de quartzo K-Shear para eixos X, Y, Z
  • Eletrónica: Circuito microelectrónico Piezotron integrado para conversão de carga em saída de tensão de baixa impedância
  • Invólucro: Aço inoxidável, selado hermeticamente
  • Faixa de temperatura: Versões até +165 °C (330 °F) e até -195 °C (-320 °F)
  • Design: Perfil baixo para montagem em espaços confinados
  • Desempenho: Ampla gama de frequências, estabilidade a longo prazo, muito baixa sensibilidade a transientes térmicos e acelerações transversais
  • Exemplos de alcance de medição: variantes 500 g (ver lista de variantes)
  • Opcional: TEDS disponível em variantes específicas
  • Norma: Conformidade CE
