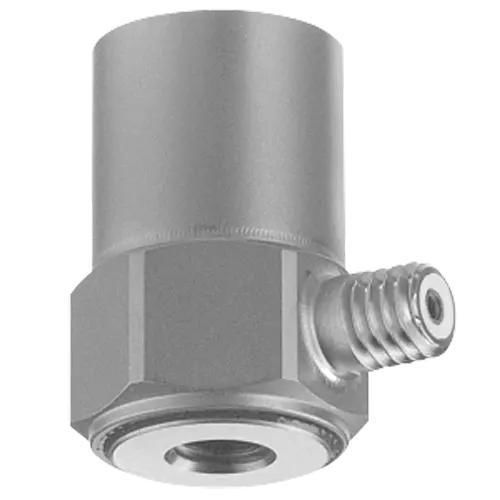

Acelerômetro de 1 eixo 8703A50M1
de eixo únicouniaxialpiezoelétrico

Acelerômetro de 1 eixo - 8703A50M1 - KISTLER - de eixo único / uniaxial / piezoelétrico
Acelerômetro de 1 eixo - 8703A50M1 - KISTLER - de eixo único / uniaxial / piezoelétrico
Guardar nos favoritos
Comparar

Características

Número de eixos
de 1 eixo, uniaxial, de eixo único
Tecnologia
piezoelétrico, IEPE, de cisalhamento
Outras características
com eletrônica integrada, para altas temperaturas, hermético, com saída analógica, com saída de tensão, isolado, IP68
Gama de aceleração

MÍN: -490 m/s²
(-1.608 ft/s²)

MÁX: 490 m/s²
(1.608 ft/s²)

Frequência

MÍN: 0,5 Hz

MÁX: 10.000 Hz

Descrição

Descrição
  • O acelerômetro Kistler PiezoStar® modelo 8703A50M1 é um sensor piezoelétrico uniaxial com alcance ±50 g, isolamento ao solo e saída IEPE (tensão). Possui vedação hermética (IP68) e é adequado para ensaios NVH e aplicações em altas temperaturas (−54 °C a 165 °C).


Principais características
  • Acelerômetro isolado do solo com saída IEPE
  • Faixa de aceleração: ±50 g
  • Sensibilidade: 100 mV/g
  • Temperatura de operação (estática): −54 °C a 165 °C
  • Uniaxial, tecnologia PiezoStar® (Shear)


Faixas de medição
  • Faixa máxima de medição: 50 g (±50 g)


Tipo de produto
  • Tipo de dispositivo: Acelerômetro
  • Número de eixos: 1
  • Tecnologia: PiezoStar® (Shear)


Características metrológicas
  • Limiar (aceleração): 0,0012 g RMS
  • Estabilidade térmica: Sim


Propriedades elétricas
  • Tipo de sinal de saída: Tensão (Piezoelectric, IEPE)
  • Isolamento elétrico: Isolamento ao solo
  • Isolamento de terra: Sim


Grandezas de influência
  • Sensibilidade (saída tensão / IEPE): 100 mV/g
  • Coeficiente de temperatura da sensibilidade: 0,004 %/°C


Propriedades dinâmicas
  • Frequência mínima (±5%): 0,5 Hz
  • Frequência máxima (±5%): 10 000 Hz


Certificados e normas
  • Grau de proteção (EN 60529): IP68 (vedação hermética)


Operação e instalação
  • Temperatura mínima de operação (estática): −54 °C
  • Temperatura máxima de operação (estática): 165 °C
  • Opções de montagem: Furo roscado / pino, adesivo / cera, base magnética
  • Montagem por furo roscado: Sim
  • Montagem por adesivo: Sim
  • Montagem magnética: Sim
  • Vedação: Vedação hermética, IP68
  • Aplicações típicas: Ensaios NVH e medições em altas temperaturas


Interfaces
  • Tipo de conector: Lateral, 10-32 (negativo)


Especificações técnicas
  • Marca: Kistler
  • Modelo: 8703A50M1
  • Tecnologia / Série: PiezoStar® (Shear)
  • Faixa: ±50 g
  • Sensibilidade: 100 mV/g
  • Saída: Tensão (Piezoelectric, IEPE)
  • Faixa de frequência: 0,5 Hz – 10 000 Hz (±5%)
  • Temperatura de operação: −54 °C a 165 °C
  • Limiar (aceleração): 0,0012 g RMS
  • Coeficiente de temperatura da sensibilidade: 0,004 %/°C
  • Isolamento elétrico: Isolamento ao solo
  • Vedação / Proteção: Vedação hermética, IP68
  • Opções de montagem: Furo roscado / pino, adesivo / cera, base magnética
  • Conector: Lateral, 10-32 (negativo)
  • Aplicação prevista: Ensaios NVH
