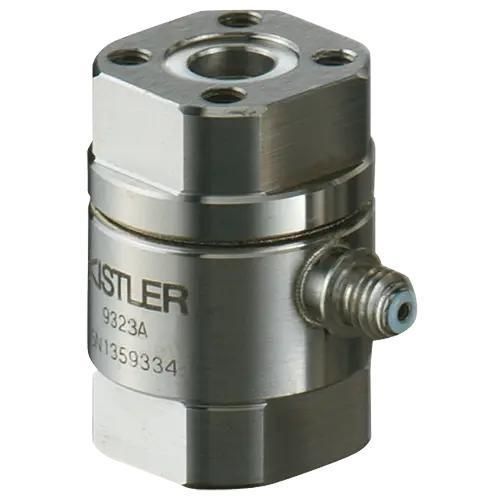

Célula de carga de tensão/compressão 9323A

compactode um eixopiezoelétrica

Descrição
Esta célula de carga de pressão Kistler é um sensor piezoelétrico uniaxial projetado para medir forças de compressão dinâmicas e quase‑estáticas (e cargas de tração limitadas) em ambientes de teste e produção. A pré‑carga de fábrica e o design modular permitem integração imediata com amplificadores de carga ou eletrónica de condicionamento.

Principais características

• Célula de carga piezoelétrica de força de pressão, pré‑carregada e calibrada (dependendo da variante)
• Faixas calibradas Fz disponíveis: 0 … 0,1 kN; 0 … 0,2 kN; 0 … 1 kN; 0 … 2 kN; 0 … 10 kN; 0 … 20 kN (consoante a variante)
• Sensibilidade aproximada: –3,9 a –9,6 pC/N conforme a faixa
• Dimensões compactas: DxH 20 x 26 mm; peso ≈ 47–50 g

Especificações técnicas

• Faixas de medição: mínimo 0 kN; máximo até 20 kN (dependente da variante)
• Calibração: faixas Fz calibradas em fábrica conforme listadas
• Tipo de produto: sensor de força uniaxial (pré‑carregado)
• Propriedades mecânicas: força de pré‑carga ≈ 8,5 kN; força de tração permitida ≈ 0 … -1 a -2 kN conforme variante; rigidez axial ≈ 1,2–1,3 kN/μm; momento de flexão máx. Mxy ≈ 23 N·m; binário máximo Mz ≈ 5 N·m; força de cisalhamento ≈ 0,62 kN
• Diaphonia: Fx→Fz e Fy→Fz tipicamente dentro de ±0,03–0,05 %; Mx/My→Fz aprox. ±0,5 N/N·m
• Características metrológicas: linearidade ≤ ±0,5 %FSO; repetibilidade (desv. padrão rel.) ≈ 0,02–0,03 %FSO
• Propriedades elétricas: tipo de saída = carga (piezoelétrico); capacitância ≈ 29–68 pF; resistência de isolamento ≥ 5·10^13 Ω
• Quantidades de influência: coeficiente de temperatura da sensibilidade ≈ 0,05 %/°C
• Propriedades dinâmicas: frequência natural Fz típ. 72–74,5 kHz
• Certificados e normas: grau de proteção EN 60529: IP67
• Operação & instalação: faixa de temperatura de operação −40 … 120 °C; aplicações típicas: testes in‑line e end‑of‑line, montagem de semicondutores, produção de eletrónica 3C
• Cabo & interface: cabo não incluído; tipo de conector KIAG 10-32 neg.
• Dimensões & materiais: material da caixa DIN 1.4542; dimensões DxH 20 x 26 mm; peso ≈ 47–50 g
• Observação: as referências 9323A e 9323AA são variantes da família Press Force — confirme a variante exata ao encomendar
