Sensor de torque de reação 9329A

com fixação de flangeflange a flangeIP68

Descrição

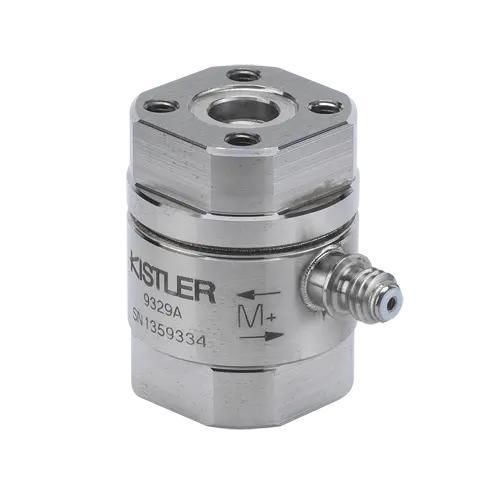

Este sensor de torque de reação piezoelétrico, fácil de instalar, foi concebido para medir torques que variam rapidamente em eixos não rotativos. Faixa de medição: ±1 N·m. O elemento de medição é integrado sob elevado pré-carregamento entre parafuso de pré-carga e porca; quando atua um torque, as tensões de cisalhamento são transmitidas aos cristais piezoeléctricos, gerando um sinal de carga. A carga é recolhida por um eléctrodo e conduzida através de um cabo blindado a um amplificador de carga, que a converte numa tensão de saída proporcional para registo e avaliação. Flanges superior e inferior permitem montagem direta e de baixo perfil num eixo ou flange adaptador. Alternativamente pode ser utilizada uma flange de montagem (opcional) ou adaptadores personalizados. O centramento bilateral garante um encaixe coaxial preciso; um furo céntrico permite aplicações adicionais como casquilhos de eixo. É fornecida uma virola de cobertura de conetor aparafusável para proteger a ligação lateral do cabo. Este sensor de torque de reação Kistler deteta de forma fiável torques muito pequenos em torno do eixo do sensor em ambas as direções de rotação.

Principais características

• Ligação de torque pré-carregada e pré-calibrada, pronta a medir
• Projeto compacto e de baixa altura
• Dimensões: Ø x A 20 x 26 mm
• Conector: 10-32 UNF, virola de cobertura incluída
• Sensibilidade: -2170 pC/Nm (-2942 pC/ftlb)

Dados técnicos (resumo)

• Faixa máxima de medição: 1 N·m
• Faixa de medição: -1 … 1 N·m (±1 N·m)
• Rotativo / Não rotativo: Não rotativo (0 rpm)
• Linearidade incl. histerese: 0.2 %FSO
• Classe de precisão (strain gauge): 0.2
• Tipo de sinal de saída: Carga (Piezoeléctrico, PE)
• Grau de protecção (EN 60529): IP68
• Concepção do sensor: Tipo flange, centragem bilateral, furo céntrico opcional
• Aplicações típicas: ensaios eVTOL / UAV / drone, ensaios de cargas úteis espaciais

Caractéristiques / especificações técnicas

• Modelo: 9329A
• ID do produto: 18007673
• Faixa de medição: ±1 N·m
• Dimensões (DxA): 20 x 26 mm
• Conector: 10-32 UNF
• Sensibilidade: -2170 pC/Nm (-2942 pC/ftlb)
• Saída: Carga (Piezoeléctrica)
• Linearidade (incl. histerese): 0.2 %FSO
• Classe de precisão: 0.2
• Grau de protecção: IP68
