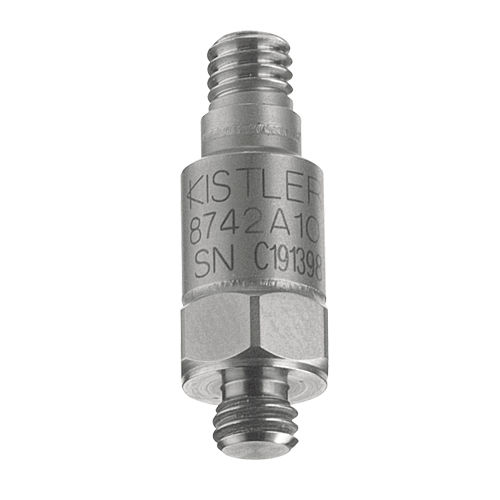

Acelerômetro uniaxial 8742A series

de quartzode cisalhamentocom eletrônica integrada

Resumo
A família 8742A inclui acelerômetros de choque de quartzo K‑Shear projetados para medir impulsos, impactos e choques pirotécnicos durante eventos de alta velocidade em aplicações industriais de ensaio e medição.

Características / vantagens principais

• Baixa impedância, saída em modo tensão
• Elemento sensor exclusivo em modo cisalhamento com quatro cristais de quartzo
• Faixas de medição: ±5000 g, ±10000 g, ±20000 g, ±50000 g
• Conector robusto para ligações repetidas
• Ampla largura de banda com frequência de ressonância ≈100 kHz
• Conformidade CE

Descrição
O elemento de deteção utiliza uma configuração em modo cisalhamento de quatro cristais de quartzo combinada com uma manga anular de pré‑carga e uma massa sísmica integrada. Este projeto proporciona uma elevada frequência de ressonância do elemento (≈100 kHz), permitindo a captura precisa de transitórios de alta velocidade e minimizando o deslocamento de zero e a saturação do amplificador interno. Os sensores exibem baixa sensibilidade a transitórios térmicos e sensibilidade extremamente baixa a tensões transversais e de base. O uso do quartzo impede a despolarização sob choques elevados. A opção de caixa isolada fornece isolamento elétrico sem comprometer a frequência de ressonância.

Variantes

• 8742A5 — Acelerômetro de choque K‑Shear, ±5000 g
• 8742A10 — Acelerômetro de choque K‑Shear, ±10000 g
• 8742A20 — Acelerômetro de choque K‑Shear, ±20000 g
• 8742A50 — Acelerômetro de choque K‑Shear, ±50000 g

Especificações técnicas

• Modelo: 8742A
• Série/Tipo: K‑Shear
• Saída/Modo: Baixa impedância, modo tensão
• Frequência de ressonância: ≈100 kHz
• Largura de banda: Ampla, adequada para eventos de alta velocidade
• Elemento sensor: Modo cisalhamento, configuração de quatro cristais de quartzo com manga anular de pré‑carga e massa sísmica
• Desempenho: Insensível a transitórios térmicos; sensibilidade muito baixa a tensões transversais e de base; o quartzo não despolariza sob choques elevados; saturação do amplificador interno praticamente eliminada
• Opções: Caixa isolada para isolamento elétrico
• Conector: Conector robusto para ligações repetidas
• Conformidade: CE
