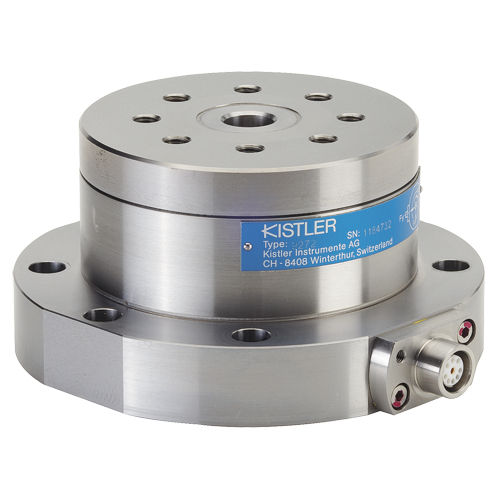

Sensor de força e torque 9272

Resumo
Este dinamômetro multicomponente piezoelétrico mede as três componentes ortogonais Fx, Fy e Fz de uma força e o binário Mz. O aparelho utiliza um sensor de quatro componentes montado sob elevado pré-carregamento entre uma placa de base e uma placa superior, permitindo medições praticamente sem deslocamento. O sensor é montado isolado do terra para minimizar problemas de loop de terra. A unidade é resistente à ferrugem e protegida contra salpicos e agentes de refrigeração; com cabos de ligação tipos 1677A5 ou 1679A5 corresponde à classe de proteção IP67.

Principais características

• Instrumento compacto para medições multicomponentes de força/torque
• Adequado para medição de forças de corte em operações de perfuração
• Utilização universal em ensaios industriais de forças e binários

Especificações técnicas

• Modelo: 9272
• Tipo de sensor: piezoelétrico, quatro componentes
• Componentes medidos: Fx, Fy, Fz (forças) e Mz (binário)
• Binário máximo (variante): Mz ±200 Nm
• Montagem do sensor: sensor de quatro componentes com alto pré-carregamento entre placa de base e placa superior
• Deslocamento de medição: componentes medidas praticamente sem deslocamento
• Nota sobre cargas: cargas combinadas e excêntricas podem reduzir as faixas de medição
• Elétrico: montagem isolada do terra para reduzir problemas de loop de terra
• Proteção ambiental: resistente à ferrugem; protegido contra salpicos e agentes de refrigeração
• Classe de proteção: com cabo 1677A5 ou 1679A5 corresponde a IP67
• Aplicações típicas: medição de forças de corte (perfuração) e medições multicomponentes gerais
