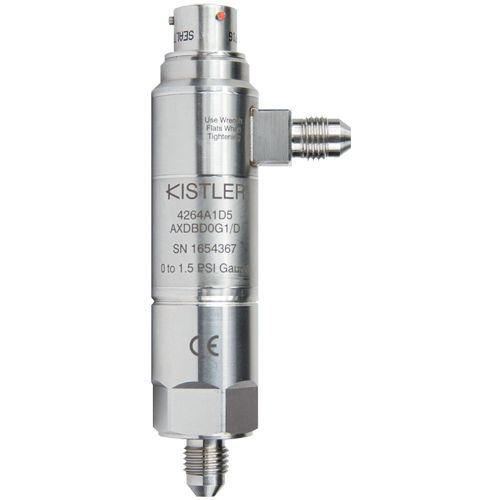

Transmissor de pressão diferencial 4264A

piezorresistivostrain gaugede silício

Resumo
O transmissor de pressão diferencial piezoresistivo 4264A proporciona elevada precisão e estabilidade a longo prazo em ambientes adversos com temperaturas extremas, vibração e choques. Mede pressões diferenciais estáticas e dinâmicas (resposta dinâmica até 2 kHz). A eletrónica integrada assegura compensação de temperatura, proteção EMC, proteção contra inversão de polaridade, regulação de alimentação, proteção contra sobretensão e curto-circuito, e saídas eléctricas configuráveis. Cada unidade é totalmente testada em pressão e temperatura; os dados de ensaio são rastreáveis segundo ISO 17025 e NIST.

Principais características / vantagens

• Intervalos de pressão: 0,1 a 10 bar (1,5 a 150 psi)
• Intervalo de temperatura compensado: −40 a 120 °C (−40 a 250 °F)
• Resposta dinâmica até 2 kHz
• Precisão 0,1 % FS; estabilidade anual 0,1 % FS; pressão de prova 300 % FS
• Diafragma soldado em aço inoxidável 316L com transmissão de pressão por óleo de silicone incompressível
• Saídas eléctricas configuráveis: mV, V, mA
• Grande variedade de ligações de pressão e ligações eléctricas
• Opções de certificação para áreas perigosas disponíveis

Construção e princípio de medição
O elemento sensor é uma célula de silício microusinada (ponte de Wheatstone) montada numa vedação de alta integridade. O elemento está isolado do meio por um diafragma soldado em 316L; a pressão é transmitida através de óleo de silicone incompressível ao elemento de silício. O silício oferece maior sensibilidade, melhor repetibilidade, melhor relação sinal-ruído, maior capacidade de sobrecarga e estabilidade a longo prazo superior em comparação com sensores baseados em metal. O conjunto utiliza um método de selagem patenteado (US Patent 7,373,827) que permite ciclos repetidos sem fadiga e flexibilidade nas opções de ligação sem adaptadores ou O-rings.

Aplicações
Adequado a aplicações industriais que exigem medições diferenciais estáticas e dinâmicas precisas em condições severas: controlo de processos, bancos de ensaio hidráulicos e pneumáticos, ensaios de caudal e estanqueidade, e sistemas de ensaio em setores automóvel e aeroespacial onde a resposta dinâmica e a estabilidade a longo prazo são críticas.

Especificações técnicas

• Série / modelo: 4264A
• Princípio de medição: piezoresistivo (silício microusinado, ponte de Wheatstone)
• Intervalos de pressão: 0,1 a 10 bar (1,5 a 150 psi)
• Intervalo compensado de temperatura: −40 a 120 °C (−40 a 250 °F)
• Resposta dinâmica: até 2 kHz
• Precisão: 0,1 % FS
• Estabilidade anual: 0,1 % FS
• Pressão de prova: 300 % FS
• Diafragma: aço inoxidável 316L soldado
• Transmissão de pressão: óleo de silicone incompressível
• Elemento sensor: silício microusinado (ponte de Wheatstone)
• Eletrónica integrada: compensação de temperatura, proteção EMC, inversão de polaridade, regulação de alimentação, proteção contra sobretensão e curto-circuito
• Saídas eléctricas: mV, V, mA (configuráveis)
• Certificações / opções: certificação para áreas perigosas disponível
• Método de selagem: patenteado (US Patent 7,373,827)
• Testes e calibração: dados de ensaio individuais em pressão e temperatura rastreáveis a ISO 17025 e NIST
