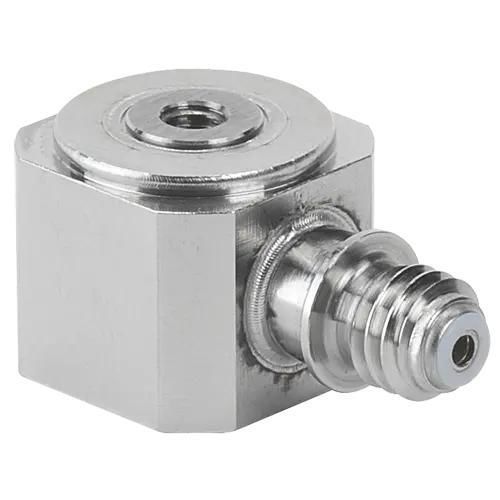

Célula de carga de compressão 9313AA1

tipo beamde um eixopiezoelétrica

Visão geral do produto
O sensor de força de compressão piezoelétrico em miniatura modelo 9313AA1 destina-se à medição de forças dinâmicas e quase-estáticas em instalações industriais compactas. Pré-carregado e fornecido com opções práticas de adaptação para integração rápida, apresenta saída por carga que exige amplificador de medição ou conversor de carga para obter um sinal de processo utilizável. A forma quadrada do invólucro e os furos roscados axiais em ambas as extremidades permitem introdução axial da força e simplificam montagens especiais. Forças de tração até 10% da faixa de compressão podem ser detectadas (não calibradas), por exemplo para verificar o recolhimento de ferramentas após processos de encaixe por pressão.

Principais características

• Transdutor de força pré-carregado e calibrado, pronto a usar
• Faixas calibradas Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Sensibilidade: ≈ −10 pC/N
• Dimensões compactas DxH: 13 x 10 mm; peso: 10 g (sem cabo)

Descrição
O 9313AA1 é otimizado para locais com espaço limitado onde é necessário adquirir sinais de força dinâmicos ou quase-estáticos. A saída por carga requer um amplificador de medição ou conversor de carga a montante para obter um sinal de processo estável. A introdução de força pode ser axial em ambas as extremidades; o invólucro quadrado e os furos axiais roscados facilitam a fixação e adaptação a suportes.

Aplicações

• Fabricação de semicondutores
• Montagem e teste de eletrónica 3C (conjuntos eletrónicos compactos)

Dados técnicos (selecionados)

• Faixas de medição: min. 0 kN — max. 5 kN
• Faixas calibradas Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Tipo de sinal de saída: Carga (piezoelétrico)
• Sensibilidade: ≈ −10 pC/N
• Linearidade: ≤ ±0,5 %FSO
• Limiar: 0,01 N
• Temperatura de operação: −40 … 120 °C
• Grau de proteção: IP67 (EN 60529)
• Conector: KIAG 10-32 neg.; cabo não incluído
• Material da caixa: DIN 1.4542

Propriedades mecânicas

• Rigidez Cz: 0,56 kN/μm
• Sobrecarga máx. (tração/pressão): −0,5 / 5,5 kN
• Binário máximo de aperto Mz: 0,3 N·m
• Momento de flexão máx. Mxy (carga única): 1,3 N·m
• Força de cisalhamento: 0,1 kN

Como funciona
O cristal piezoelétrico gera uma carga proporcional à força aplicada; um amplificador ou conversor de carga converte essa carga num sinal de processo utilizável pelos sistemas de ensaio ou controlo.

características / especificações técnicas

• Modelo: 9313AA1
• Faixas calibradas Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Faixa máxima de medição: 5 kN
• Sensibilidade: ≈ −10 pC/N
• Linearidade: ≤ ±0,5 %FSO
• Limiar: 0,01 N
• Coeficiente de temperatura da sensibilidade: 0,05 %/°C
• Grau de proteção: IP67
• Peso (sem cabo): 10 g
• Material do invólucro: DIN 1.4542
