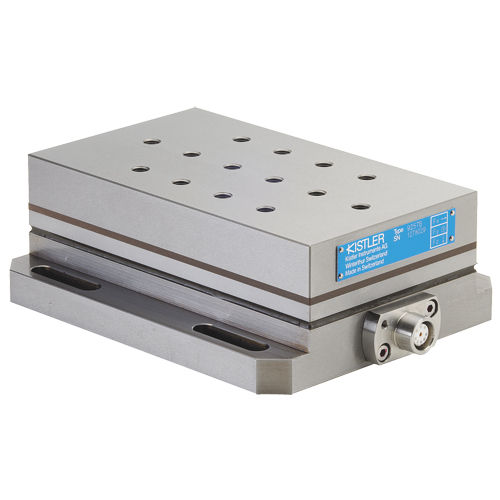

Dinamômetro mecânico 9257B

IP67para medição de carga

Descrição
Estes dinamômetros piezoelétricos multicomponentes medem as três componentes ortogonais de força Fx, Fy e Fz através de quatro sensores integrados de três componentes, dispostos entre uma placa base e uma placa superior.

Principais características / vantagens

• Mede três componentes ortogonais de força e momentos associados
• Sensores montados com isolamento de terra para reduzir problemas de loop de terra
• À prova de corrosão e protegido contra respingos; com cabos especificados atinge IP67

Detalhes
O conjunto contém quatro sensores de três componentes, cada um com três pares de placas de quartzo (um par para pressão normal em z e dois pares para cisalhamento em x e y). Os sensores são pré-carregados entre a placa base e a placa superior, permitindo medir as componentes praticamente sem deslocamento. As saídas dos quatro sensores são combinadas internamente para permitir medições multicomponentes de forças e momentos. Oito sinais de saída estão disponíveis numa tomada de flange de 9 condutores. Um revestimento especial de isolamento térmico integrado na placa superior reduz a sensibilidade a variações de temperatura. Com os cabos de ligação Tipo 1687B5 ou 1689B5 e Tipo 1677A5 ou 1679A5, a montagem corresponde à classe de proteção IP67.

Variantes

• 9257B — Dinamômetro multicomponente, variante 5 kN com placa de cobertura 100 x 170 mm — Preço: sob consulta — Disponibilidade: sob consulta

Características / especificações técnicas

• Modelo: 9257B
• Tipo: Dinamômetro piezoelétrico multicomponente
• Forças máximas: até 10 kN (família de produtos)
• Exemplo de variante: 9257B — 5 kN, placa de cobertura 100 x 170 mm
• Dimensões da placa superior: 100 x 170 mm
• Componentes medidos: Fx, Fy, Fz (três componentes ortogonais)
• Configuração de sensores: quatro sensores de três componentes montados sob elevado pré-carregamento
• Elemento sensor: três pares de placas de quartzo por sensor (pressão/z e cisalhamento/x,y)
• Saídas: oito sinais disponíveis; conector de flange de 9 condutores
• Isolamento: sensores montados isolados da terra para reduzir loops de terra
• Proteção: resistente à ferrugem; protegido contra respingos de água e agentes de refrigeração; IP67 com cabos especificados
• Comportamento térmico: revestimento de isolamento térmico na placa superior reduz sensibilidade às variações de temperatura
• Medição: componentes de força medidos praticamente sem deslocamento
• Aplicações típicas: medições de força de corte e outras medições multicomponentes de forças/momentos
