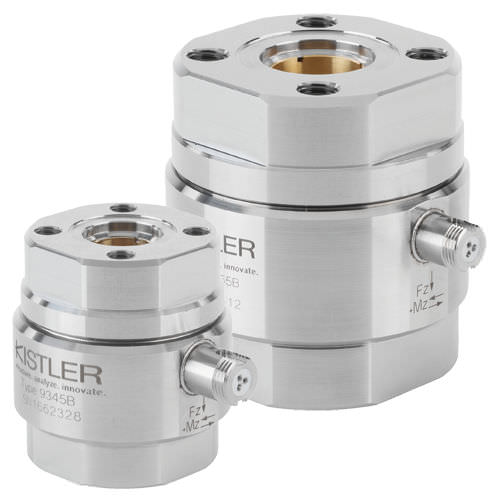

Sensor de força e torque 9345B

Visão geral
Transdutores piezoelétricos de força e torque de reação a 2 eixos para medir força axial de tracção ou compressão Fz e torque de reação Mz em torno do eixo do sensor. Indicados para medições dinâmicas em eixos não rotativos; elevada resolução permite detectar pequenas variações dinâmicas em forças e torques elevados.

Variantes

• 9345B — Transdutor 2 eixos de força e torque de reação, Fz máx. ±10 kN, Mz máx. ±25 Nm (preço: sob consulta)

Transferências

• Ficha técnica: 2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m (PDF)
• Manual: 2-Component Sensor Fz, Mz (PDF) — acesso restrito

Características / especificações técnicas

• Família de produto: 93X5B
• Exemplo de variante: 9345B — Fz máx. ±10 kN; Mz máx. ±25 Nm
• Tipo de sensor: piezoelétrico, 2 eixos (força + torque)
• Grandezas medidas: força axial Fz (tração/compressão) e torque de reação Mz
• Faixas de medição típicas: Fz ±1 kN a ±20 kN; Mz ±2,5 Nm a ±200 Nm
• Resolução: elevada, adequada para detetar pequenas variações dinâmicas
• Aplicação prevista: medições dinâmicas em eixos não rotativos
• Documentação: ficha técnica e manual (PDF); alguns documentos em inglês; manual com acesso restrito
