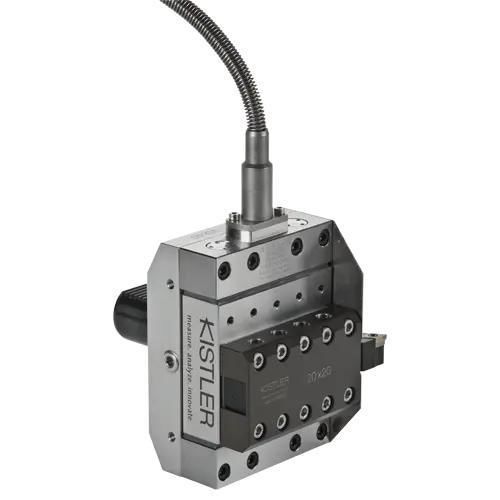

Sensor de força e torque de 6 eixos 9129AA

com sinal de saída elétrico

Descrição
Dinamômetro multicomponente piezoelétrico MidiDyn 9129AA para medição das três componentes de força (Fx, Fy, Fz) e das componentes de momento resultantes (Mx, My, Mz). Indicado para medição de forças de corte e desenvolvimento de processos de usinagem.

Principais características

• Dinamômetro multicomponente piezoelétrico, Fx/Fy/Fz ±10 kN
• Placa 90 x 105 mm
• Frequências naturais: fn(x) 3,5 kHz; fn(y) 4,5 kHz; fn(z) 3,5 kHz
• Conector de flange Fischer 104 de 9 pinos

Adaptadores de máquina e porta-ferramentas

• Adaptadores VDI para torres de disco: ø30 mm, ø40 mm, ø50 mm
• Adaptadores Coromant Capto: C5, C6
• Porta-ferramentas diretos: 20 x 40 mm, 25 x 50 mm, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Porta-ferramentas para torneamento externo: 20 x 20 mm, 25 x 25 mm, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Porta-ferramentas para torneamento interno: ø25 mm, ø32 mm, ø40 mm

Dados técnicos

• Faixas de medição (forças): Fx, Fy, Fz = -10 … 10 kN
• Faixas de momento: Mx, My = -500 … 500 N·m
• Threshold: <0.01 N
• Sensibilidades: Fx -8 pC/N; Fy -4.1 pC/N; Fz -8 pC/N

Tipo de produto

• Sistema de medição: Sensor
• Tipo de sensor de força: Dinamômetro multicomponente
• Sensor pré-carregado: Sim

Crosstalk

• Crosstalk máximo entre eixos: -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Propriedades elétricas

• Tipo de sinal de saída: Carga (Piezoelétrico, PE)

Certificados e normas

• Grau de proteção EN 60529: IP67

Operação e instalação

• Faixa de temperatura de operação: 0 … 70 °C
• Aplicações típicas: processos de corte, desenvolvimento de usinagem, fabricação de eletrónica 3C

Cabo e interfaces

• Cabo incluído: Não
• Tipo de conector: Fischer 104 9‑pole (9 pinos) flange

Dimensões e materiais

• Peso: 3.2 kg

Especificações técnicas

• Modelo: MidiDyn 9129AA
• Força máxima por eixo: ±10 kN
• Tamanho da placa: 90 x 105 mm
• Faixas de momento: ±500 N·m
• Frequências naturais: x 3,5 kHz; y 4,5 kHz; z 3,5 kHz
• Sinal de saída: carga piezoelétrica
• Proteção: IP67
