Célula de carga de tensão/compressão 9047C

circularde 3 eixospiezoelétrica

Descrição

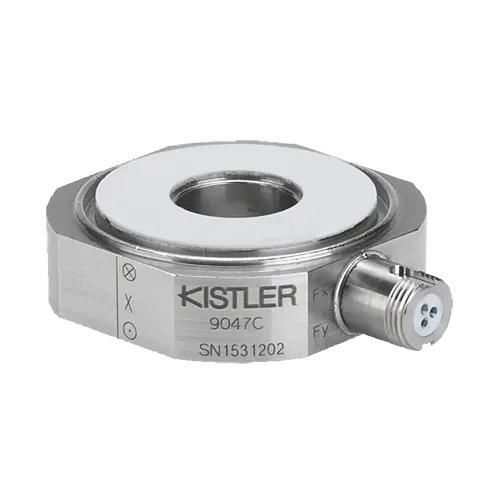

O 9047C é um sensor de força triaxial piezoelétrico em anel concebido para medir componentes de força em qualquer direção, independentemente do ponto de aplicação da carga. Um anel de quartzo por eixo fornece medições de alta resolução de Fx, Fy e Fz. Os lados achatados permitem alinhamento e montagem precisos. O projeto rígido e resistente a vibrações, com alta frequência natural, é adequado para ensaios dinâmicos e medições de alta largura de banda. Dois discos cerâmicos nas superfícies de contato garantem isolamento elétrico e alto coeficiente de atrito para montagem isolada em massa. A magnitude da faixa de cisalhamento em X e Y depende da pré‑carga em Z e do atrito axial estático resultante. Os sinais são encaminhados através do conector protegido de 3 polos V3 neg., com auxílio de posicionamento que evita desalinhamento e torção.

Principais características

• Sensor de força triaxial piezoelétrico (anel) — faixas: Fx/Fy ±15 kN; Fz ±30 kN (±3,37 klbf / ±6,74 klbf)
• Alta capacidade de forças de cisalhamento devido a superfícies de contato cerâmicas isolantes
• Sensibilidade nominal Fz: −3,7 pC/N
• Saída: sinal de carga (piezoelétrico); Conector: V3 neg. (3 polos)
• Grau de proteção: IP68; Temperatura de operação: −40 … 120 °C

Dados técnicos
Faixas de medição

• Min / Máx: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

Calibrações

• Faixa calibrada Fx: 0 … 15 kN
• Faixa calibrada Fy: 0 … 15 kN
• Faixa calibrada Fz: 0 … 100 kN

Tipo de produto

• Sistema de medição: Sensor
• Tipo: Sensor de força triaxial (anel)
• Sensor pré‑carregado: Não

Propriedades mecânicas

• Força de pré‑carga: 70 kN
• Rigidez axial: 6.207 kN/μm
• Rigidez à flexão: 7.739 kN·m/°
• Rigidez ao cisalhamento: 1.938 kN/μm
• Rigidez torsional: 8.348 kN·m/°
• Rigidez lateral: 1.489 kN/μm
• Sobrecarga Fx/Fy: ±18 kN; Sobrecarga Fz: ±35 kN
• Momentos admissíveis Mx, My, Mz: −150 … 150 N·m

Crosstalk

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0,5 … 0,5 %

Características metrológicas

• Linearidade: ±0,25 %FSO
• Limiar: <0,01 N

Propriedades elétricas

• Tipo de saída: Carga (piezoelétrico)
• Sensibilidade nominal Fz: −3,7 pC/N
• Capacitância: 70 pF
• Resistência mínima de isolamento: 10^13 Ω
• Isolamento de terra: >10^8 Ω

Certificados e normas

• Grau de proteção (EN 60529): IP68

Operação e instalação

• Intervalo de temperatura de operação: −40 … 120 °C
• Aplicações típicas: ensaios NVH, testes de carga para aeroespacial, fabrico de eletrónica 3C

Propriedades do cabo

• Cabo incluído: Não

Interfaces

• Tipo de conector: V3 neg. (3 polos)

Dimensões e materiais

• Peso: 91 g

Especificações técnicas

• Modelo: 9047C
• Marca: Kistler
• Faixas: Fx/Fy = −15 … 15 kN; Fz = −30 … 30 kN
• Saída: Carga (piezoelétrico)
• Capacitância: 70 pF
• Conector: V3 neg. (3 polos)
• Pré‑carga: 70 kN
• IP: IP68
• Temperatura de operação: −40 … 120 °C
• Peso: 91 g
