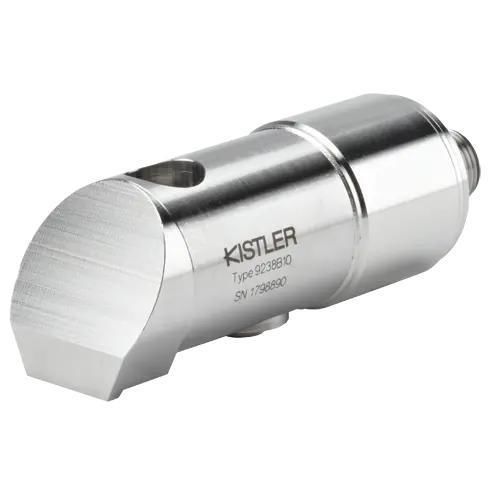

Extensômetro resistivo 9238B10

linearde superfície

Resumo
Sensor transmissor de tensão de superfície piezoelétrico com amplificador de carga integrado. Modelo 9238B10. Duas faixas de medição totalmente programáveis, independentes e comutáveis (±20 … ±800 με). Saída de tensão –10 … 10 V (limite ±10.5 V). Conector M12x1 8 polos. Dimensões C×L×A (mm): 68,1 × 25 × 26,7. Peso (sem cabo): 190 g. Grau de proteção: IP67.

Características principais

• Sensor piezoelétrico de deformação de superfície com amplificador de carga integrado e transmissor
• Duas faixas totalmente programáveis, independentes e comutáveis (±20 … ±800 με)
• Saída: tensão –10 … 10 V (limite ±10.5 V)
• Conector: M12x1 8 polos
• Dimensões compactas: 68,1 × 25 × 26,7 mm; peso 190 g (sem cabo)

Measuring ranges

• Measuring range [µε]: -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Tipo de produto

• Measurement system: Sensor
• Strain sensor type: Surface strain transmitter

Propriedades mecânicas

• Mechanical overload: ±1000 με

Características metrológicas

• Linearidade: ≤±2 %FSO
• Erro de ajuste: <0.5 %FS

Propriedades elétricas

• Tensão de excitação: 18 … 30 V
• Tipo de sinal de saída: Tensão
• Consumo máximo de corrente: 1 mA
• Corrente em vazio: <70 mA

Quantidades de influência

• Sensibilidade resultante: ±1.25 … 500 mV/με

Propriedades dinâmicas

• Faixa de frequência (-3 dB): ≈0,1 kHz

Certificados e normas

• Grau de protecção EN 60529: IP67

Operação e instalação

• Temperatura de operação: -20 … 70 °C
• Temperatura de armazenamento: -20 … 80 °C

Propriedades do cabo

• Cabo incluído: Não incluído

Interfaces

• Interface serial RS-232 C (padrão EIA): RS-232 C
• Paridade RS-232 C: none
• Handshake software RS-232 C: No
• Tipo de conector: M12x1 8 polos

Dimensões e materiais

• Dimensões C×L×A (mm): 68,1 × 25 × 26,7
• Peso (sem cabo): 190 g

Saída de tensão

• Limite de tensão de saída: ±10.5 V

Saída de corrente

• Corrente de saída: ±1 mA

Propriedades adicionais

• Delay comutação faixa (pin 5): <2 ms
• Delay reset/medição (pin 3): <10 ms

caractéristiques / spécifications techniques

• Modelo: 9238B10
• ID (código): 18007489
• Faixa de medição: -800 … 800 με (programmable ±20 … ±800 με)
• Faixa calibrada: 0 … 500 με
• Sensibilidade resultante: ±1.25 … 500 mV/με
• Linearidade: ≤±2 %FSO
• Erro de ajuste: <0.5 %FS
• Tensão de excitação: 18 … 30 V
• Sinal de saída: tensão –10 … 10 V (limite ±10.5 V)
• Conector: M12x1 8 polos
• Peso: 190 g (sem cabo)
• Protecção: IP67
