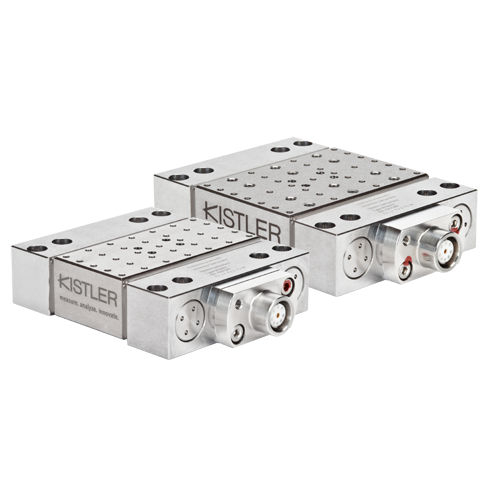

Dinamômetro IP67 9119AA2

para medição de carga

Descrição
Trata-se de um dinamômetro multicomponente para medir as três componentes ortogonais de uma força. O limiar muito baixo e a alta sensibilidade permitem medir forças extremamente pequenas.

Principais características

• Dinamômetro piezoelétrico multicomponente, forças máximas Fx, Fy, Fz ±4 kN
• Placa superior 55 x 80 mm
• Frequências naturais: fn(x) 4,3 kHz, fn(y) 4,6 kHz, fn(z) 4,4 kHz
• Conector flangeado Fischer de 9 pinos (Fischer 104)
• Grau de proteção EN 60529: IP67

Adaptadores de máquina e suportes de ferramenta disponíveis

• Adaptadores de máquina (direito, esquerdo e reto) para torretes de disco VDI Ø16 mm, Ø20 mm, Ø25 mm e Ø30 mm
• Adaptadores para Coromant Capto C3, C4 e C5
• Adaptador para HSK-T63
• Suportes de ferramenta para torneamento externo: 8 x 8 mm, 10 x 10 mm, 12 x 12 mm, 16 x 16 mm, 20 x 20 mm, 0,31" x 0,31", 0,38" x 0,38", 0,5" x 0,5", 0,63" x 0,63"
• Suportes de ferramenta para torneamento interno: Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm

Aplicações
Ensaios NVH, processos de corte e desenvolvimento de usinagem, fabrico de eletrónica 3C e medições de força em ambientes de produção e I&D.

Dados técnicos (resumo)

• Intervalos de medição: -4 kN a 4 kN (Fx, Fy, Fz)
• Frequências naturais: x 4,3 kHz, y 4,6 kHz, z 4,4 kHz
• Crosstalk (máx): tip. -2 … 2 % entre eixos
• Limiar: <0.002 N
• Tipo de sinal de saída: Carga (Piezoelectric, PE)
• Sensibilidade: Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Conector: Fischer 104 9 pinos (flange)
• Cabo: não incluído
• Faixa de temperatura de operação: -20 … 70 °C
• Peso: 1,35 kg

Certificados / Normas
Grau de proteção EN 60529: IP67

Características / especificações técnicas

• Modelo: 9119AA2 (MiniDyn)
• Tipo de produto: Dinamômetro multicomponente (sensor)
• Força máxima por eixo: ±4 kN
• Tamanho da placa superior: 55 x 80 mm
• Saída: Carga (piezoelétrica)
• Sensor pré-carregado: Sim
• Limiar: <0.002 N
• Crosstalk máximo: ±2 %
• Grau de proteção: IP67
• Tipo de conector: Fischer 104 9 pinos (negativo)
• Peso: 1,35 kg
