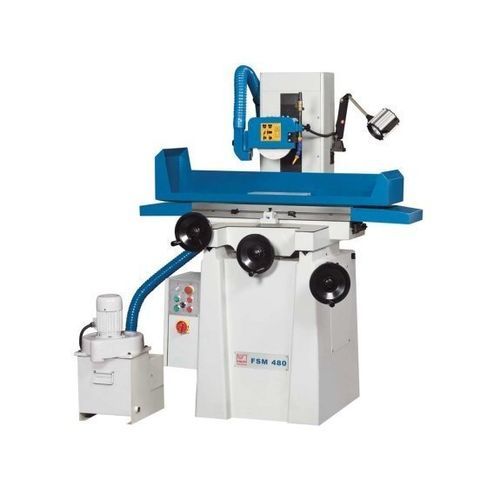

Retífica plana FSM 480

para peças de trabalhocom fixação magnéticaconvencional

Visão geral
A retificadora plana convencional FSM 480 foi projetada para trabalhos de retificação curtos, simples e precisos com custo controlado. Indicada para oficinas de reparação e formação, a construção com mesa em cruz garante geometria estável. A guia da mesa é de movimento suave; placa magnética permanente e extração de pó/fluído estão incluídas de série.

Destaques

• Base da máquina em ferro fundido para absorção de vibrações
• Placa magnética permanente 125 x 300 mm
• Equipamento padrão abrangente
• Morsa de retificação ajustável em ângulo

Área de trabalho (mesa)
Dimensões da mesa: 210 mm x 450 mm
Distância eixo do fuso - superfície da mesa: 450 mm

Percursos
Percurso eixo X: 480 mm
Percurso eixo Y: 230 mm
Percurso por rotação do volante, X: 5 mm
Percurso por rotação do volante, Y: 5 mm
Percurso por rotação do volante, Z: 1 mm

Avanço / Escalas
Divisão anel escala X: 0,02 mm
Divisão anel escala Y: 0,02 mm
Divisão anel escala Z: 0,005 mm

Precisões
Rugosidade de superfície alcançável: ≤ 0,63 µm Ra
Paralelismo de retificação: 0,005 mm / 300 mm

Potência de acionamento
Potência motor (acionamento principal): 1,5 kW

Medidas e pesagens
Dimensões da rebolo: 200 x 13 x 32 mm
Peso da máquina: 730 kg

Detalhes do produto

• Fuso de alta carga montado em rolamentos de esferas angulares pré-carregados para baixo nível de vibração e longa vida útil
• Motor do fuso selado e equilibrado com alta capacidade de carga
• Construção maciça em mesa em cruz que absorve vibrações
• Guias em V e planas nos eixos X e Y para precisão consistente
• Movimento longitudinal da mesa sobre guia linear de esferas e guia por rolos lineares
• Anéis de escala ajustáveis para permitir a definição do zero em qualquer posição
• Lubrificação centralizada

Equipamento padrão

• Extração (aspiração)
• Lâmpada de trabalho
• Placa magnética permanente 125 x 300 mm
• Eixo de balanceamento e estação de balanceamento
• Morsa de retificação ajustável em ângulo
• Ferramentas de operação e manual do operador
• Flange de rebolo, dressador e rebolo

Equipamento opcional

• Sistema de refrigeração / dispositivo de fluido refrigerante (modelo para FSM 480 disponível)

Especificações técnicas

• Modelo: FSM 480
• Mesa de trabalho: 210 x 450 mm
• Distância do eixo do fuso à mesa: 450 mm
• Percurso X: 480 mm
• Percurso Y: 230 mm
• Percurso Z por rotação do volante: 1 mm (divisão Z 0,005 mm)
• Divisões de escala: X/Y 0,02 mm, Z 0,005 mm
• Potência motor principal: 1,5 kW
• Rebolo: 200 x 13 x 32 mm
• Rugosidade alcançável: ≤ 0,63 µm Ra
• Peso da máquina: 730 kg
