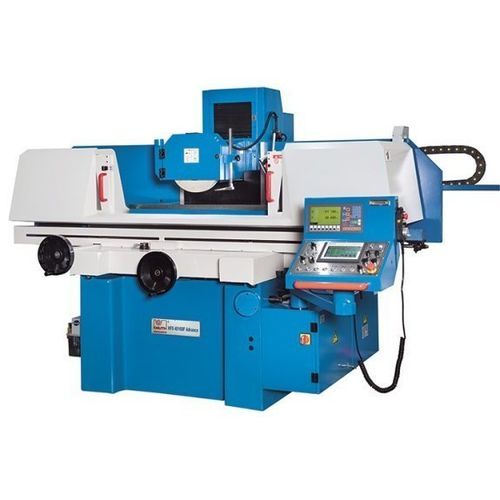

Retífica plana HFS 2550 F Advance

para peças a usinarcom fixação magnéticaconvencional

Visão geral
A série HFS F Advance é o desenvolvimento mais recente das retificadoras de superfície KNUTH, oferecendo uma solução pronta que combina estrutura mecânica robusta com funções automatizadas baseadas em Siemens para retificação eficiente na oficina.

Destaques

• Placa de fixação magnética com desmagnetização integrada
• Eixo vertical com fusos de esferas pré-carregados e servomotor para alta precisão
• PLC Siemens com ecrã tátil para programação fácil em modo automático
• Pacote completo de equipamento de série para entrada imediata em produção

Detalhes do produto

• Estrutura: construção em ferro fundido para rigidez torsional, guias de precisão e elevada qualidade de usinagem
• Lubrificação e proteção: lubrificação central automática de todas as guias; área de trabalho protegida por cobertura de fácil acesso
• Arrefecimento e extração: bomba de refrigeração de elevada capacidade combinada com extração a vácuo para remoção de pó e aerossóis

Eixo de moagem

• Eixo sobredimensionado, equilibrado dinamicamente, completamente selado e lubrificado permanentemente
• Rolamentos de precisão pré-carregados para desempenho consistente em produção prolongada

Programação e controlo

• Fuso de esferas pré-carregado e servomotor potente para posicionamento repetível do eixo Y
• Volante electrónico para set-up e movimentação manual do eixo
• Modo Auto: processa automaticamente parâmetros de desbaste/acabamento, número de passagens e retorno a zero

Hidráulica

• Funcionamento silencioso com baixa geração de calor para resultados consistentes
• Movimento longitudinal da mesa acionado hidraulicamente, variável e com inversão suave
• Unidade hidráulica externa com arrefecimento de óleo para estabilidade térmica

Placa magnética

• Placa magnética de grandes dimensões incluída de série para fixação sem distorção
• Unidade de comando integrada para fixação e desmagnetização rápidas

Área de trabalho (mesa técnica)
Peso da peça (máx.): 180 kg
Distância nariz do fuso - superfície da mesa: 450 mm
Dimensões da mesa: 508 mm x 254 mm
Dimensões da placa magnética: 500 mm x 250 mm
Divisão escala eixo Y: 0,005 mm
Divisão escala eixo Z: 0,02 mm
Avanço transversal auto. Z: 0,1 mm - 8 mm
Velocidade do fuso: 2.850 1/min
Avanço vertical auto.: 0,005 mm - 0,05 mm

Percursos (mesa técnica)
Percurso eixo X: 560 mm
Percurso eixo Y: 275 mm

Avanços (mesa técnica)
Avanço hidr. X: 5 m/min - 25 m/min
Avanço rápido Y: 480 mm/min
Avanço rápido Z: 790 mm/min

Potência de accionamento (mesa técnica)
Potência do motor principal: 2,2 kW

Dimensões e pesos (mesa técnica)
Dimensões da rebola: 200 mm x 20 mm x 31,75 mm
Dimensões totais (C x L x A): 2,3 m x 1,6 m x 1,68 m
Peso: 1.800 kg

Especificações técnicas

• Modelo: HFS 2550 F Advance
• Capacidade peça: até 180 kg
• Mesa (L x P): 508 x 254 mm
• Placa magnética: 500 x 250 mm (desmagnetização integrada)
• Percurso X: 560 mm
• Percurso Y: 275 mm
• Avanço transversal Z (auto): 0,1–8 mm
• Avanço vertical Z (auto): 0,005–0,05 mm
• Rebolo: 200 x 20 x 31,75 mm
• Velocidade do fuso: 2.850 1/min
• Motor principal: 2,2 kW
• Avanços rápidos: Y = 480 mm/min, Z = 790 mm/min
• Controlo: PLC Siemens com ecrã tátil (modo Auto)
• Peso máquina (aprox.): 1.800 kg
