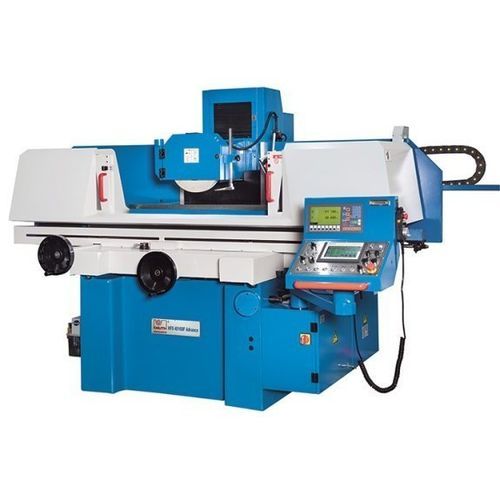

Retífica plana HFS 4080 F Advance

para peças a usinarcom fixação magnéticaconvencional

Descrição
A série HFS F Advance da KNUTH é uma gama de retificadoras de superfícies convencionais que combina um quadro de máquina em ferro fundido com comandos baseados em Siemens para fornecer funções operacionais automatizadas sem a complexidade total de um CNC. Indicada para oficinas que necessitam de capacidades avançadas de retificação convencional.

Destaques

• Placa de fixação magnética com função de desmagnetização integrada
• Eixo vertical com fuso de esferas e servo motor para posicionamento preciso
• PLC Siemens com ecrã tátil e programação simples em modo automático
• Equipamento padrão abrangente (placa magnética, lubrificação central automática, sistema de refrigeração e aspiração, dressador de rebolo, ferramentas de balanceamento, lâmpada LED, manual do operador)

Detalhes do produto

• Estrutura da máquina: Construção em ferro fundido que fornece rigidez e resistência à torção
• Lubrificação: Lubrificação central automática para todos os guiados
• Zona de trabalho: Envolvente de fácil acesso para conter fluido de corte e resíduos de retificação
• Refrigeração e extração: Bomba de refrigeração potente combinada com extração por vácuo para remover pó e aerossóis de retificação
• Eixo de retificação: Eixo de grandes dimensões, balanceado dinamicamente, totalmente vedado com lubrificação permanente e rolamentos de precisão pré-carregados
• Programação: Fuso de esferas pré-carregado e servomotor no eixo Y; volante eletrónico para ajuste manual; modo automático processa parâmetros de desbaste/acabamento, passagens de faísca e retorno a zero
• Hidráulica: Deslocamento longitudinal da mesa acionado hidraulicamente com inversão suave; unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica
• Placa magnética: Grande placa magnética de polos finos com comando integrado para fixação e desmagnetização rápidas

Especificações técnicas (resumo)

• Peso máximo da peça: 500 kg
• Dimensões da mesa: 813 mm x 406 mm
• Distância ponta do fuso - mesa: 580 mm
• Dimensões da placa magnética: 800 mm x 400 mm
• Divisão escala eixo Y: 0,005 mm
• Divisão escala eixo Z: 0,02 mm
• Avanço transversal automático Z: 0,1 mm - 8 mm
• Velocidade do fuso: 1.450 1/min
• Avanço vertical automático: 0,005 mm - 0,05 mm
• Curso X: 910 mm
• Curso Y: 450 mm
• Avanço hidráulico X: 7 - 23 m/min
• Avanço rápido Y: 480 mm/min
• Avanço rápido Z: 990 mm/min
• Potência do motor principal: 4 kW
• Dimensões do rebolo: 350 x 40 x 127 mm
• Dimensões (C x L x A): 3,6 m x 2,4 m x 1,9 m
• Peso da máquina: 3.400 kg

Equipamento padrão

• Placa de fixação magnética (com desmagnetização)
• Lubrificação central automática
• Envolvente da área de trabalho
• Sistema de refrigeração e aspiração
• Dressador de rebolo e bancada de balanceamento
• Lâmpada de trabalho LED
• PLC Siemens com ecrã tátil (modo automático)
• Manual do operador e ferramentas de serviço

Observações
A máquina é fornecida com equipamento base abrangente; acessórios opcionais estão disponíveis para adaptação a requisitos específicos de produção.
