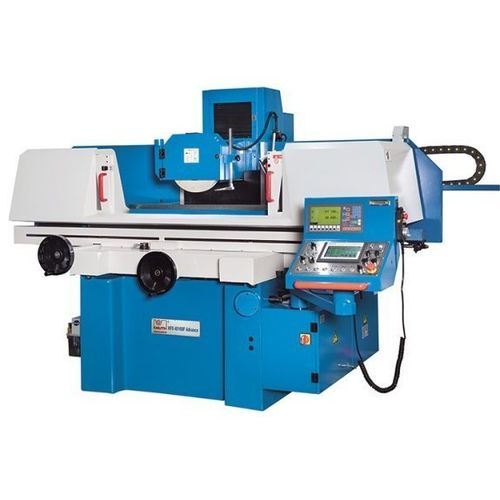

Retífica plana HFS 40100 F Advance

para peças a usinarcom fixação magnéticaconvencional

Descrição
A série HFS F Advance é a evolução mais recente das retificadoras de superfície da KNUTH. Fornecidas como solução chave na mão com extensa equipamento de série e funcionalidades automatizadas baseadas em tecnologia Siemens, estas máquinas destinam-se a utilizadores que necessitam de mais capacidade do que uma máquina convencional sem recorrer a um sistema CNC completo.

Destaques

• Placa de fixação magnética com função integrada de desmagnetização
• Eixo vertical com fuso de esferas e servomotor para posicionamento preciso
• Programação simples em modo automático com PLC Siemens e ecrã tátil
• Amplo pacote de equipamento de série

Detalhes do produto

• Estrutura em ferro fundido que fornece rigidez, resistência à torção e estabilidade de usinagem
• Lubrificação centralizada para todos os guias garantindo operação contínua e fiável
• Área de trabalho protegida por um invólucro de fácil acesso para carga e manutenção
• Bomba de arrefecimento potente combinada com extracção por vácuo para remover pó e aerossóis

Fuso de retificação

• Fuso de grande dimensão, equilibrado dinamicamente, totalmente selado e com lubrificação permanente
• Rolamentos de precisão pré-carregados para desempenho contínuo e longa vida útil

Programação

• Fuso de esferas pré-carregado e servomotor no eixo Y para elevada repetibilidade
• Volante eletrónico para configuração e posicionamento manual do fuso
• Modo automático: parâmetros de desbaste/acabamento definidos pelo utilizador, número de passagens e retorno automático a zero

Hidráulica

• Funcionamento silencioso e baixa geração de calor para resultados estáveis em produção contínua
• Movimento longitudinal da mesa acionado hidraulicamente, variável e com inversão suave
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética

• Grande placa magnética incluída de série para fixação sem distorção
• Unidade de controlo integrada para fixação e desmagnetização rápidas

Especificações técnicas (excerto)
Área de trabalho
Peso da peça (máx.): 600 kg
Distância bocal do fuso - superfície da mesa: 580 mm
Dimensões da mesa: 1.020 mm x 406 mm
Dimensões da placa magnética: 1.000 mm x 400 mm
Divisão anelar eixo Y: 0,005 mm
Divisão anelar eixo Z: 0,02 mm
Alimentação transversal automática Z: 0,1 mm - 8 mm
Velocidade: 1.450 1/min
Alimentação vertical automática: 0,005 mm - 0,05 mm

Percursos
Percurso eixo X: 1.130 mm
Percurso eixo Y: 450 mm

Avanços
Avanço hidr. X: 7 m/min - 23 m/min
Avanço rápido Y: 480 mm/min
Avanço rápido Z: 990 mm/min

Potência de acionamento
Potência motor principal: 4 kW
Potência motor bomba hidráulica: 2,2 kW
Potência motor eixo Y: 0,5 kW

Medidas e pesos
Dimensões da rebarba: 350 mm x 40 mm x 127 mm
Dimensões (C x L x A): 4,4 m x 2,4 m x 1,9 m
Peso: 3.700 kg

Equipamento de série (seleção)

• Indicador de posição 2 eixos
• Volante eletrónico
• Mola, flange e dressador
• Lubrificação central automática
• Invólucro da área de trabalho
• Sistema de refrigeração e extracção
• Dispositivo de equilíbrio e eixo de balanceamento
• Lâmpada LED
• Placa magnética com desmagnetizador
• PLC Siemens com ecrã tátil

Modelo / Características técnicas

• Modelo: HFS 40100 F Advance
• Peso peça máx.: 600 kg
• Dimensões mesa: 1.020 x 406 mm
• Placa magnética: 1.000 x 400 mm
• Percurso X: 1.130 mm
• Percurso Y: 450 mm
• Velocidade do fuso: 1.450 1/min
• Dimensões da rebarba: 350 x 40 x 127 mm
• Potência motor principal: 4 kW
