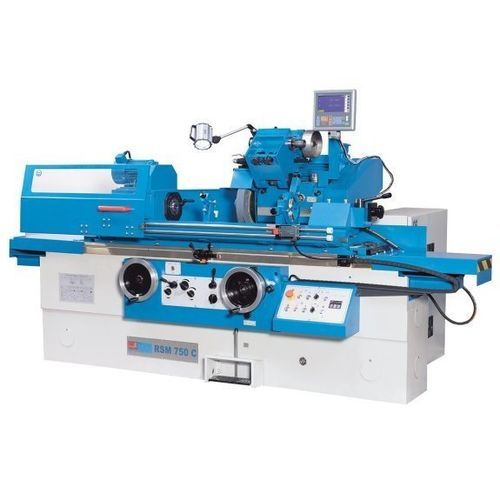

Retífica cilíndrica RSM 750 C

cilíndrica externacilíndrica internapara peças a usinar

Descrição do produto
A RSM 750 C é uma retificadora cilíndrica convencional concebida para peças longas e pesadas. É adequada para usinagem de peças únicas e para produção em pequenas séries e inclui uma unidade integrada de retificação interior para maior flexibilidade. A máquina possui um grande bancada robusta, guias retificadas e acionamentos dedicados para o fuso de trabalho, o fuso de retificação e o sistema hidráulico, oferecendo uma base estável para o retificado externo e interno de componentes de maiores dimensões.

Destaques

• Retificado cilíndrico externo e interno
• Rolamentos hidrostáticos no fuso para precisão superficial
• Estrutura pesada para suportar peças grandes
• Cabeçote giratório para retificado cônico de peças curtas
• Avanço rápido integrado no eixo X com retorno manual
• Pacote completo de acessórios padrão

Especificações técnicas
Área de trabalho
Altura dos centros: 135 mm
Diâmetro de retificação: 8 mm - 200 mm (com luneta: 8 mm - 60 mm)
Comprimento de retificação: 750 mm
Diâmetro interno com luneta: 35 mm - 100 mm
Diâmetro interno sem luneta: 25 mm - 100 mm
Profundidade de retificação interna: 125 mm
Peso máx. da peça entre centros: 80 kg
Avanço da roda abrasiva (min.): 0,0025 mm
Diâmetro do mandril: 200 mm
Faixa de rotação da mesa: -2° / +6°
Velocidade periférica da rebolo: 35 m/s
Rotações do fuso de trabalho (50 Hz): 25 - 380 1/min

Deslocamentos
Deslocamento da cabeça de retificação: 200 mm

Avanços
Avanço da mesa, infinitamente variável: 0,1 m/min - 4 m/min
Avanço por volta do volante (eixo X): 0,5 mm
Avanço por divisão da escala (eixo X): 0,0025 mm

Cabeçote
Faixa de inclinação do cabeçote de trabalho: 0° - 45°
Cono do fuso de trabalho: 4 MT

Cabeçote de retificação
Velocidade do fuso de retificação: 1.670 1/min
Faixa de inclinação (d+e): 10°
Velocidade do fuso de retificação interno: 10.000 1/min

Rebolo/Contraponta
Cono da contraponta: 4 MT
Curso do furo da contraponta: 25 mm

Potência de acionamento
Potência fuso / bomba hidráulica: 5,5 / 0,75 kW
Potência retificado interno: 1,1 kW
Potência fuso / bomba de refrigeração: 0,75 / 0,13 kW

Dimensões e pesos
Dimensões do rebolo: 400 x 50 x 203 mm
Rebolo int. máx.: 50 x 40 x 16 mm
Rebolo int. mín.: 45 x 35 x 10 mm
Dimensões (C x L x A): 3 m x 1,8 m x 1,65 m
Peso: 3.500 kg

Recursos adicionais

• Grande bancada robusta para peças longas e de grande diâmetro
• Guias largas e retificadas que asseguram precisão constante
• A mesa pode ser operada manualmente ou por avanço hidráulico ajustável
• Posicionamento automático em 2 etapas com batente ajustável
• Válvula de avanço robusta para controle fino de microavançamentos
• Unidade de retificação interna de série e cabeça de retificação giratória para versatilidade
