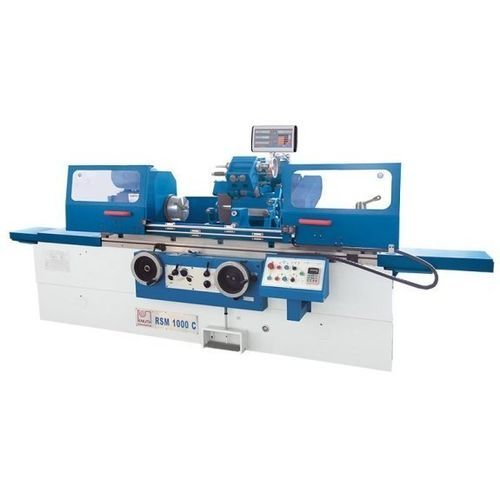

Retífica cilíndrica RSM 1500 C

cilíndrica externacilíndrica internapara peças a usinar

Visão geral do produto
A RSM 1500 C é uma retificadora cilíndrica convencional de precisão projetada para peças longas e pesadas. Indicada para usinagem de peças únicas e pequenas séries, inclui fuso de retificação interno, bancada pesada e guias retificadas para estabilidade e precisão repetível.

Destaques

• Retificação cilíndrica externa e interna
• Fuso de retificação hidrostático para melhor qualidade de superfície
• Estrutura pesada para peças de grandes dimensões
• Cabeçote giratório para retificação cônica de peças curtas
• Avanço rápido integrado no eixo X com retorno manual
• Ampla gama de acessórios padrão

Dados técnicos — Área de trabalho
Altura de centros: 180 mm
Diâmetro de retificação: 8 mm - 320 mm
Com luneta fixa: 60 mm
Comprimento de retificação: 1.500 mm
Diâmetro int. com luneta: 35 mm - 100 mm
Diâmetro int. sem luneta: 30 mm - 100 mm
Profundidade de retificação interna: 125 mm
Peso da peça entre centros (máx.): 150 kg
Avanço da rebarba (mín.): 0,0025 mm
Diâmetro do mandril: 200 mm
Faixa de inclinação da mesa (máx.): -3° / +6°
Velocidades do fuso de trabalho (50 Hz): 25 - 220 1/min
Velocidade periférica da rebarba: 35 m/s

Dados técnicos — Percursos
Percurso da cabeça de retificação: 250 mm

Dados técnicos — Avanços
Avanço da mesa, infinitamente variável: 0,1 m/min - 4 m/min
Avanço por volta do volante eixo X: 2 mm
Avanço por divisão da escala eixo X: 0,0025 mm

Dados técnicos — Cabeçote
Faixa de inclinação do cabeçote de trabalho: 0° - 45°
Conicidade do fuso de trabalho: 4 MT

Dados técnicos — Cabeçote de retificação
Velocidade do fuso de retificação: 1.670 1/min
Faixa de inclinação do cabeçote de retificação (d+e): 30°
Velocidade do fuso de retificação interno: 10.000 1/min

Dados técnicos — Ponta móvel
Conicidade da ponta móvel: 4 MT
Curso da cunha da ponta móvel: 25 mm

Dados técnicos — Potências
Potência motor - fuso retificação / bomba hidráulica: 5,5 / 0,75 kW
Potência retificação interna: 1,1 kW
Potência fuso de trabalho / bomba de refrigeração: 1,5 / 0,125 kW

Dados técnicos — Medidas e pesos
Dimensões da rebarba: 400 mm x 50 mm x 203 mm
Rebarba int. (máx.): 50 mm x 40 mm x 16 mm
Rebarba int. (mín.): 45 mm x 35 mm x 10 mm
Dimensões (C x L x A): 4,61 m x 1,81 m x 1,52 m
Peso: 4.300 kg

Equipamento padrão e acessórios

• Unidade de retificação interna (standard)
• Suportes abertos e fechados
• Mandril de 3 castanhas Ø200 mm
• Sistema de refrigeração
• Dressador e estação de balanceamento com mandril
• Flange de rebarba, ponto central, protecções anti-salpicos, ferramentas e manual do operador

Aplicações

• Superfícies cilíndricas externas: eixos, rolos, pinos
• Furos internos e alojamentos que exigem acabamento superficial
• Superfícies cônicas e peças curtas com utilização do cabeçote giratório
• Produção em pequenas séries e usinagem de peça única em oficinas e linhas de produção
