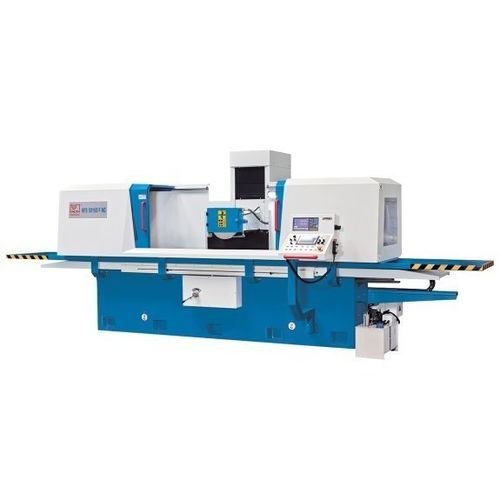

Retífica plana HFS 50100 F NC

para peças de grandes dimensõescom fixação magnéticacom coluna móvel

Descrição
A HFS 50100 F NC é uma retificadora de bancada cruzada concebida para peças de trabalho grandes e pesadas que exigem retificação plana de precisão ou preparação para lapeamento e polimento. O design com coluna móvel permite uma longa guia da mesa e uma distribuição de cargas otimizada. Os modos automáticos/manuais ampliam a aplicação a produção de amostras, reparações e formação de operadores.

Destaques

• Construção com coluna móvel e bancada cruzada para máxima estabilidade
• Grande placa magnética com função de desmagnetização integrada
• PLC Siemens Smart Line com ciclos de retificação e HMI com touchscreen
• Eixos Y/Z controlados por NC com servomotores
• Avanço hidráulico contínuo do eixo X da mesa
• Volante eletrónico para posicionamento manual preciso nos eixos Y/Z

Detalhes do produto

• Estrutura nervurada e fuso horizontal asseguram rigidez sob cargas elevadas
• Grande superfície de trabalho para peças únicas de grandes dimensões ou várias peças em uma só fixação
• Sistema de refrigeração de alto desempenho e unidade hidráulica externa com arrefecedor de óleo incluídos

Área de trabalho
Dimensões da mesa: 500 mm x 1.000 mm
Distância centro fuso - mesa: 600 mm
Capacidade máxima da mesa: 700 kg
Altura da placa magnética: 110 mm
Dimensões da placa magnética: 500 mm x 1.000 mm
Número de placas magnéticas: 1

Percursos
Percurso eixo X: 1.000 mm
Percurso eixo Y: 500 mm

Avanços
Avanço hidr. eixo X: 5 m/min - 25 m/min
Avanço eixo Y: 50 mm/min - 500 mm/min
Profundidade de avanço Y: 0,005 mm - 0,05 mm
Avanço eixo Z: 50 mm/min - 1.500 mm/min
Avanço automático eixo Z: 0 mm/min - 30 mm/min

Roda de retificação
Dimensões da roda: 350 mm x 40 mm x 127 mm
Velocidade: 1.450 1/min

Potências
Motor principal: 7,5 kW
Motor hidráulico: 3 kW
Servomotor Y: 2 kW
Servomotor Z: 0,5 kW

Dimensões e peso
Dimensões (C x L x A): 4,5 m x 2,65 m x 2,7 m
Peso: 5.500 kg

Controlo

• Touchscreen Siemens: ciclos de retificação editáveis para face e ranhura
• Fusos de esferas pré-carregados e servomotores potentes garantem precisão e repetibilidade
• Modo automático processa parâmetros de desbaste/finura e passadas de afinação automaticamente

Fuso de retificação

• Fuso dinamicamente equilibrado, totalmente vedado e lubrificado para a vida
• Rolamentos de precisão pré-carregados para desempenho contínuo

Hidráulica

• Funcionamento silencioso e baixa geração de calor para produção contínua
• Avanço linear hidráulico da mesa infinitamente variável com inversões suaves
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética

• Grande placa magnética de série para fixação sem torção em toda a superfície de trabalho
• Controlo moderno assegura forças de retenção fiáveis e bom desmagnetização

Equipamento standard (seleção)

• Indicador de posição 2 eixos X.Pos 3.2
• Volante eletrónico para eixos Y/Z
• Flange para roda de retificação
• Enclausuramento da área de trabalho
• Sistema de refrigeração
• Suporte de dressador de diamante (sem diamante)
• Estação de equilíbrio e eixo
• Lâmpada de trabalho LED
• Placa magnética
• Parafusos de ajuste e ferramentas
• Manual do operador
• PLC Siemens com touchscreen
• Lubrificação central automática

Equipamento opcional (seleção)

• Sistema de refrigeração com separador magnético e filtro de papel
• Separador magnético sem reservatório
• Placa magnética de polos finos ou upgrade para HFS 50100 F NC
• Dressador de roda servo

Especificações técnicas

• Modelo: HFS 50100 F NC
• Mesa: 500 x 1.000 mm
• Centro fuso-mesa: 600 mm
• Capacidade máxima mesa: 700 kg
• Percursos X/Y: 1.000 mm / 500 mm
• Avanços e velocidades conforme listado acima
• Roda de retificação: 350 x 40 x 127 mm, 1.450 1/min
• Motor principal 7,5 kW; hidráulico 3 kW; servos Y/Z 2 kW / 0,5 kW
• Dimensões: 4,5 x 2,65 x 2,7 m; peso: 5.500 kg
