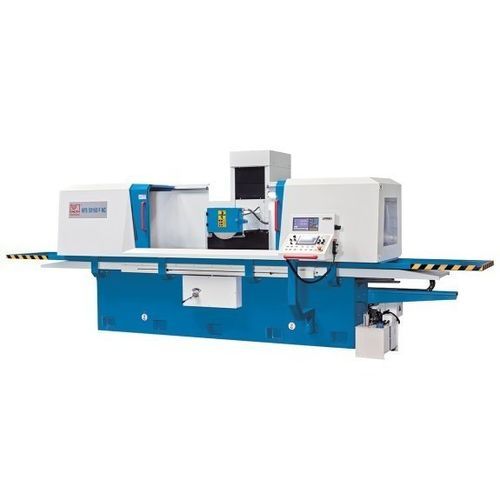

Retífica plana HFS 50160 F NC

para peças de grandes dimensõescom fixação magnéticacom coluna móvel

Descrição
Esta série de retificadoras de superfícies é projetada para peças grandes e pesadas que requerem retificação plana de precisão ou como etapa preparatória antes de lapeamento ou polimento. A estrutura em bancada cruzada com coluna móvel garante longa guia da mesa e distribuição otimizada da carga na área de trabalho. A máquina pode operar em modo automático ou manual, adequada para produção de amostras, reparos e formação de operadores.

Destaques

• Projeto com coluna móvel para máxima estabilidade
• Placa de fixação magnética com função integrada de desmagnetização
• Controle PLC Siemens Smart Line com ciclos de retificação
• Eixos Y/Z NC acionados por servomotores
• IHM com ecrã táctil e volante eletrónico para Y/Z

Controlo

• Ciclos de retificação para face e ranhura acessíveis e editáveis via ecrã táctil
• Fusos de esferas pré-carregados e servomotores potentes em X e Y asseguram precisão e repetibilidade
• Volante eletrónico simplifica a preparação e o posicionamento manual
• Modo automático gere parâmetros de desbaste/acabamento, passagens de spark-out e retorno a zero automaticamente

Haste de retificação

• Haste de grande diâmetro equilibrada dinamicamente, totalmente selada com lubrificação permanente
• Rolamentos de precisão pré-carregados para desempenho e confiabilidade a longo prazo

Hidráulica

• Operação silenciosa com mínima geração de calor para uso contínuo
• Avanço longitudinal hidráulico da mesa infinitamente variável que mantém velocidade constante e reversões suaves
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética de fixação

• Grandes placas magnéticas fornecidas de série para fixação sem deformação em toda a área de trabalho
• Unidade de controlo moderna assegura forças de retenção fiáveis e desmagnetização eficaz

Especificações técnicas

• Dimensões da mesa: 500 mm x 1.600 mm
• Distância centro do fuso - mesa: 600 mm
• Capacidade máxima da mesa: 900 kg
• Altura do prato magnético: 110 mm
• Dimensões da placa magnética: 500 mm x 800 mm (2 placas)
• Curso X: 1.600 mm
• Curso Y: 500 mm
• Avanço X (hidráulico): 5 - 25 m/min
• Avanço Y: 50 - 500 mm/min
• Profundidade de avanço Y: 0,005 - 0,05 mm
• Avanço Z: 50 - 1.500 mm/min
• Avanço automático Z: 0 - 30 mm/min
• Dimensões da roda de retificação: 350 x 40 x 127 mm; velocidade: 1.450 rpm
• Potência principal: 7,5 kW
• Motor hidráulico: 3 kW
• Servomotores: Y = 2 kW; Z = 0,5 kW
• Dimensões (C x L x A): 6,01 m x 2,5 m x 2,7 m
• Peso: 6.000 kg
