Retífica cilíndrica

cilíndrica externacilíndrica internapara peças a usinar

Visão geral do produto

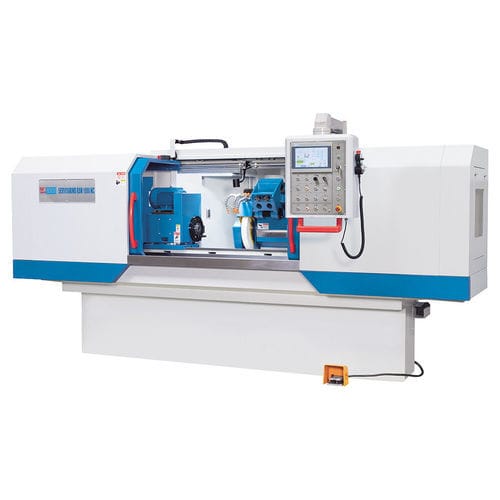

A Servogrind® RSM 600 NC é uma retificadora cilíndrica de precisão projetada para peças longas e pesadas e para produção em pequenos lotes. Servomotores em ambos os eixos substituem a unidade hidráulica convencional, melhorando dinâmica, precisão e eficiência. Unidade de retificação interna pivotante para maior versatilidade. Bancada maciça, guias retificadas e acionamentos potentes garantem rigidez e repetibilidade. O comando NC com ecrã tátil permite seleccionar ciclos sem necessidade de programação.

Destaques

• Comando NC com ecrã tátil e ciclos dedicados
• Capacidade de retificação externa e interna
• Eixos com servomotores (sem hidráulica)
• Mesa giratória e fuso de trabalho giratório
• Pacote abrangente de acessórios de série

Bancada

• Bancada pesada concebida para usinagem de peças grandes e pesadas com alta precisão
• Mesa giratória sobre guias em V largas e retificadas para excelente amortecimento de vibrações
• Distribuição de peso optimizada para minimizar o momento de basculamento
• Pointa móvel robusta para aperto preciso entre centros

Avanço

• Tecnologia de avanço servo-convencional para movimentos uniformes e sem vibração
• Servodrives de qualidade superior que fornecem precisão e dinâmica comparáveis a máquinas CNC
• Definições de avanço precisas e repetíveis com batentes electrónicos
• Fusos de esferas pré-carregados em todos os eixos reduzem atrito e folgas
• Menor geração de calor para condições estáveis em operação contínua
• Acionamentos e sistemas protegidos para baixa manutenção

Cabeçote de retificação

• Cabeçote em guias lineares premium para máxima precisão de posicionamento
• Eixo de retificação com suporte extenso para alta precisão e qualidade de superfície
• Unidade de retificação interna pivotante acionada por motor separado

Eixo de trabalho

• Cabeçote do eixo de trabalho giratório; velocidade do eixo variável
• Mandril de 3 castanhas Ø 200 mm com alta concentricidade incluído de série

Equipamento e manutenção

• Área de trabalho totalmente encapsulada com grandes portas para acesso e carga
• Controlo centralizado e parâmetros no ecrã tátil HMI
• Iluminação LED para visibilidade e segurança
• Sistema automático de lubrificação centralizada
• Volante electrónico móvel para configuração simplificada
• Suporte (luneta) incluído; sistema de refrigeração, dressador, equilibrador de muelas e ferramentas incluídos no pacote padrão

Comando NC

• Controlo NC que combina desbaste, acabamento e spark-out numa operação
• Ciclos programáveis através do ecrã tátil sem necessidade de programação
• HMI com menus amigáveis para retificação cilíndrica longitudinal e transversal
• Gráficos detalhados para ajudar na introdução de dados e monitorização do estado de usinagem

Especificações técnicas

• Modelo: Servogrind® RSM 600 NC
• Altura de centros: 180 mm
• Diâmetro de retificação: 8 mm - 320 mm
• Com luneta fixa: 15 mm - 150 mm
• Comprimento de retificação: 600 mm
• Diâmetro int. com luneta: 35 mm - 100 mm
• Diâmetro int. sem luneta: 30 mm - 100 mm
• Profundidade int. de retificação: 125 mm
• Peso peça entre centros (max.): 100 kg
• Intervalo de rotação da mesa: -2° / +9°
• Velocidade periférica da rebolo: 45 m/s
• Curso cabeça de retificação: 195 mm
• Ângulo cabeçote de trabalho: 90°
• Conicidade fuso de trabalho: 4 MT
• Diâmetro do mandril: 200 mm
• Velocidades fuso trabalho: 25 1/min - 500 1/min
• Velocidade fuso retificação: 2.140 1/min
• Velocidade fuso retificação interna: 10.000 1/min
• Curso contraponto: 30 mm
• Potência fuso retificação: 4 kW
• Potência retificação interna: 1,1 kW
• Potência fuso / bomba: 0,75 / 0,13 kW
• Dimensões muela: 400 mm x 50 mm x 203 mm
• Muela interna (max.): 40 mm x 25 mm x 13 mm
• Dimensões (C x L x A): 3,03 m x 2,3 m x 2 m
• Peso: 2.800 kg
