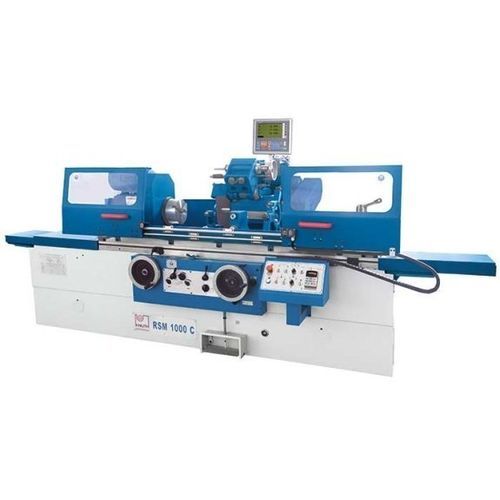

Retífica cilíndrica RSM 1000 C

cilíndrica externacilíndrica internapara peças de grandes dimensões

Visão geral
A série RSM C reúne retificadoras cilíndricas de precisão concebidas para peças longas e pesadas. Indicadas para usinagem de peças unitárias e produção em pequenas séries, incluem dispositivo de retificação interna e apresentam um projeto clássico com grande bancada, guias retificadas e acionamentos potentes para fuso de trabalho, fuso de retificação e unidade hidráulica.

Destaques

• Retificação cilíndrica externa e interna
• Rolamentos hidrostáticos no fuso para alta qualidade superficial
• Estrutura pesada para peças de grandes dimensões
• Cabeçote giratório para retificação cônica de peças curtas
• Avanço rápido integrado no eixo X com retorno manual
• Pacote abrangente de acessórios de série

Detalhes do produto

• Grande bancada em projeto pesado: acomoda peças até 2.000 mm de comprimento (consoante variantes) e diâmetros até 320 mm
• Guias largas e retificadas com precisão asseguram exatidão ao longo de todo o comprimento e suportam grandes massas
• Placa de grandes dimensões, giratória em duas direções; movimento por volante manual ou avanço hidráulico linear automático
• Válvula de avanço robusta permite controlo de micro‑avanço muito preciso no eixo Z com tempo de pausa ajustável pelo operador
• Avanço automático em 2 passos, limitado por batente regulável
• Fuso de retificação com rolamentos hidrostáticos para precisão máxima, qualidade de superfície e longa vida útil
• Motor do fuso de retificação projetado para operação contínua
• Cabeçote porta‑rebolo giratório ±30°; cabeçote de trabalho giratório até 45°
• Dispositivo de retificação interna incluído
• Avanço rápido integrado no eixo X com retorno manual

Equipamento de série

• Indicador de posição 3 eixos X.Pos 3.2 (nova geração com funções de torneamento integradas)
• Equipamento de retificação interna
• Suporte aberto
• Suporte fechado
• Mandril 3 castanhas Ø 200 mm
• Sistema de refrigeração
• Dressador de rebolo
• Estação de balanceamento
• Mandril de balanceamento
• Flange de rebolo
• Ponta de centragem
• Proteção contra salpicos dianteira e traseira
• Acionamentos
• Ferramentas de serviço
• Manual do operador
• Certificado de teste

Especificações técnicas

• Marca: KNUTH
• Área de trabalho — Altura entre centros: 180 mm
• Área de trabalho — Diâmetro de retificação: 8 mm - 320 mm
• Área de trabalho — Com luneta fixa: 60 mm
• Área de trabalho — Comprimento de retificação: 1.000 mm
• Área de trabalho — Diâmetro int. com luneta: 35 mm - 100 mm
• Área de trabalho — Diâmetro int. sem luneta: 30 mm - 100 mm
• Área de trabalho — Profundidade de retificação interna: 125 mm
• Área de trabalho — Peso peça entre centros (máx.): 150 kg
• Área de trabalho — Avanço de rebolo (mín.): 0,0025 mm
• Área de trabalho — Diâmetro do mandril: 200 mm
• Área de trabalho — Faixa de inclinação da mesa (máx.): -3° / +7°
• Área de trabalho — Velocidade periférica da rebolo: 35 m/s
• Área de trabalho — Velocidades do fuso de trabalho: 50 Hz: 25-220 1/min
• Percursos — Percurso da cabeça de retificação: 250 mm
• Avanços — Avanço da mesa, variável: 0,1 m/min - 4 m/min
• Avanços — Avanço por rotação do volante eixo X: 2 mm
• Avanços — Avanço por divisão de escala eixo X: 0,0025 mm
• Cabeçote — Faixa de rotação cabeçote de trabalho: 0° - 45°
• Cabeçote — Cone do fuso de trabalho: 4 MT
• Cabeçote rebolo — Velocidade fuso rebolo: 1.670 1/min
• Cabeçote rebolo — Faixa de rotação (dir.+esq.): 30°
• Cabeçote rebolo — Velocidade fuso interno: 10.000 1/min
• Pointa móvel — Cone pointa móvel: 4 MT
• Pointa móvel — Curso do fuso da pointa móvel: 25 mm
• Potências — Potência motor fuso rebolo / bomba hidráulica: 5,5 / 0,75 kW
• Potências — Potência retificação interna: 1,1 kW
• Potências — Potência fuso de trabalho / bomba refrigerante: 1,5 / 0,125 kW
• Dimensões e pesos — Dimensões rebolo: 400 mm x 50 mm x 203 mm
• Dimensões e pesos — Rebolo int. (max.): 50 mm x 40 mm x 16 mm
• Dimensões e pesos — Rebolo int. (min.): 45 mm x 35 mm x 10 mm
• Dimensões e pesos — Dimensões gerais (C x L x A): 3,61 m x 1,81 m x 1,52 m
• Dimensões e pesos — Peso: 3.700 kg
