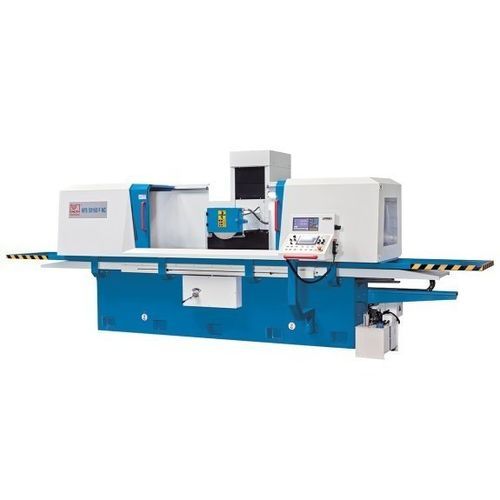

Retífica plana HFS 60160 F NC

para peças de grandes dimensõescom fixação magnéticaCN

Descrição
Esta série de retificadoras planas processa peças de grandes dimensões e peso com tolerâncias necessárias para retificação de precisão ou como etapa preparatória para lapidação ou polimento. O bancada em construção cruzada com coluna móvel proporciona uma longa guia de mesa e uma distribuição otimizada das cargas. A máquina pode operar em modo automático ou manual, adequada para produção de amostras, reparação e formação.

Destaques

• Projeto com coluna móvel (bancada cruzada) para máxima estabilidade
• Placa de fixação magnética com função de desmagnetização integrada
• Controlo PLC Siemens Smart Line com ciclos de retificação editáveis
• Eixos Y/Z NC-controlados acionados por servomotores
• HMI de fácil utilização com ecrã tátil
• Volante eletrônico para os eixos Y/Z

Área de trabalho
Dimensões da mesa: 600 mm x 1600 mm
Distância centro do fuso - mesa: 600 mm
Capacidade de carga da mesa (máx.): 1300 kg
Altura da placa magnética: 110 mm
Dimensões da placa magnética: 600 mm x 800 mm (2 posições)

Percursos
Percurso eixo X: 1600 mm
Percurso eixo Y: 630 mm

Avanços
Avanço hidr. eixo X: 5 m/min - 25 m/min
Avanço eixo Y: 50 mm/min - 500 mm/min
Profundidade de avanço eixo Y: 0,005 mm - 0,05 mm
Avanço eixo Z: 50 mm/min - 1500 mm/min
Avanço automático eixo Z: 0 mm/min - 30 mm/min

Roda de retificação
Dimensões da rebolo: 350 mm x 40 mm x 127 mm
Velocidade: 1450 1/min

Potência de acionamento
Motor principal: 7,5 kW
Motor hidráulico: 5,5 kW
Servomotor eixo Y: 2 kW
Servomotor eixo Z: 0,5 kW

Medidas e pesos
Dimensões (C x L x A): 5,5 m x 2,75 m x 2,7 m
Peso: 7000 kg

Detalhes do produto
Estrutura e concepção

• Estrutura maciça em bancada cruzada fortemente nervurada com coluna móvel e fuso horizontal para elevada rigidez sob cargas pesadas
• Grande área de trabalho que permite usinar peças de grande superfície ou várias peças numa única fixação
• Sistema de refrigeração de alto desempenho incluído de série

Controlo

• Ciclos de retificação para superfícies e ranhuras acessíveis e editáveis no ecrã tátil
• Fuso de esferas pré-cargas e servomotores potentes em Y e X para precisão e repetibilidade
• Volante eletrônico para os eixos Y e Z que simplifica a preparação e o posicionamento manual
• Em modo Auto, parâmetros de desbaste/finition definidos pelo operador, número de passadas e retorno a zero são processados automaticamente

Fuso de retificação

• Fuso de grandes dimensões, balanceado dinamicamente, completamente vedado e com lubrificação permanente
• Rolamentos de precisão pré-carregados para desempenho e fiabilidade contínuos

Hidráulica

• Funcionamento silencioso e baixa geração de calor para operação contínua
• Avanço longitudinal hidráulico da mesa regulável de forma contínua, mantém a velocidade selecionada e mudanças de direção suaves
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética

• Grandes placas magnéticas de série para fixação sem torção em toda a área de trabalho
• Controlo moderno que assegura forças de retenção fiáveis e boa desmagnetização

Especificações técnicas

• Modelo: HFS 60160 F NC
• Marca: KNUTH
• Dimensões mesa: 600 mm x 1600 mm
• Distância centro fuso - mesa: 600 mm
• Capacidade de carga mesa (máx.): 1300 kg
• Altura placa magnética: 110 mm
• Placa magnética: 600 mm x 800 mm (2 posições)
• Percurso X: 1600 mm
• Percurso Y: 630 mm
• Avanço X hidráulico: 5 - 25 m/min
• Avanço Y: 50 - 500 mm/min
• Profundidade avanço Y: 0,005 - 0,05 mm
• Avanço Z: 50 - 1500 mm/min
• Avanço automático Z: 0 - 30 mm/min
• Rebolo: 350 x 40 x 127 mm, 1450 1/min
• Motor principal: 7,5 kW ; hidráulico: 5,5 kW
• Servomotores: Y = 2 kW ; Z = 0,5 kW
• Dimensões máquina: 5,5 m x 2,75 m x 2,7 m
• Peso: 7000 kg
• Controlo: Siemens Smart Line PLC com HMI tátil; ciclos de retificação editáveis; eixos Y/Z NC
