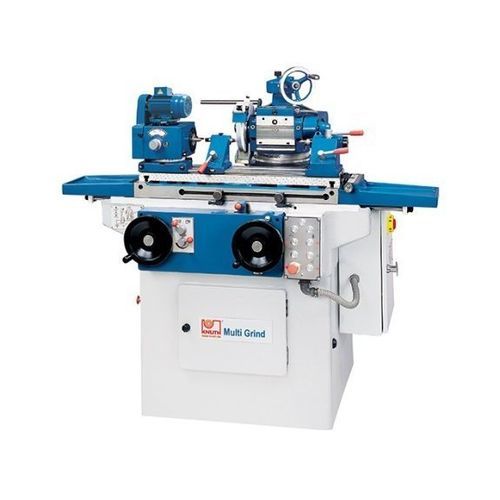

Retífica cilíndrica externa Multi Grind

cilíndrica internaplanade ferramentas

Visão geral
A Multi-Grind combina retificação cilíndrica externa e interna, retificação de superfícies e retificação/afiamento de ferramentas numa única máquina de oficina. Permite fixação unilateral ou entre pontos, aceita unidade de retificação interna no cabeçote e executa trabalhos leves de retificação de superfícies e afiamento de fresas, escariadores e ferramentas de torneamento.

Destaques

• Retificação externa e interna
• Retificação de superfícies
• Retificação/afiamento de ferramentas
• Avanço de mesa hidráulico com assistência hidráulica manual
• Possibilidade de montar duas rebolos simultaneamente; ampla gama de acessórios

Área de trabalho
Diâmetro de retificação: 200 mm
Comprimento máximo da peça: 500 mm
Retificação externa ideal: Ø 5–50 x 400 mm
Retificação interna ideal: Ø 10–50 x 75 mm
Área de retificação de ferramentas: 200 mm x 500 mm
Retificação de superfície (C x L): 200 mm x 50 mm
Peso máximo da peça: 10 kg
Faixa de inclinação da mesa: +45° / -30°

Percursos
Percurso eixo Z: 480 mm

Avanços
Avanço por rotação volante X (fino): 1 mm
Avanço por rotação volante X (grosseiro): 4 mm
Divisão escala X (fino): 0,005 mm
Divisão escala X (grosseiro): 0,02 mm
Divisão escala ajuste de altura: 0,01 mm
Velocidade de avanço longitudinal (hidráulico): 0,1 m/min – 6 m/min
Manual com assistência hidráulica: até 7 m/min

Cabeçote
Faixa de rotação do cabeçote: ± 90°
Velocidades do fuso de trabalho: 110 – 300 min-1 (3 velocidades)
Conicidade do fuso: 2 MT
Diâmetro do mandril: 100 mm

Cabeçote de retificação
Velocidade fuso de retificação: 2.500 min-1
Velocidade fuso de retificação interna: 13.500 min-1
Faixa de rotação do cabeçote de retificação: ± 90°
Deslocamento vertical / transversal: 200 mm

Rebolo
Ajuste de altura por rotação do volante: 2 mm
Conicidade do contraponto: 2 MT
Curso do mandril do contraponto: 14 mm

Potência de acionamento
Potência total: 2,525 kW
Motor do acionamento principal: 1,1 kW

Dimensões e pesos
Dimensões do rebolo: 200 x 20 x 75 mm
Rebolo interno min / max: 10 x 10 x 3 mm / 25 x 20 x 6 mm
Dimensões (C x L x A): 1,52 m x 1,35 m x 1,4 m
Peso líquido: 1.300 kg

Detalhes do produto
A Multi-Grind foi concebida para aumentar a flexibilidade em oficina reduzindo tempos de setup entre operações. Características chave: suporte de três pontos do eixo da rebolo para minimizar efeitos térmicos, avanço longitudinal hidráulico com inversão automática, possibilidade de montar duas rebolos simultaneamente, lubrificação central e estrutura em ferro fundido para reduzir vibrações.

• Suporte de três pontos para estabilidade térmica e acabamento constante
• Avanço longitudinal hidráulico com inversão automática e assistência manual hidráulica
• Cabeçote de rebolo com deslocamentos transversal/vertical e rotação para configurações multiângulo
• Quadro elétrico acessível e vasta gama de acessórios (sistema de refrigeração, extração, mandris, unidade de retificação interna)

Especificações técnicas

• Diâmetro de retificação: 200 mm
• Comprimento peça máx.: 500 mm
• Retificação externa: Ø 5–50 x 400 mm
• Retificação interna ideal: Ø 10–50 x 75 mm
• Área de retificação de ferramentas: 200 x 500 mm
• Peso máx. peça: 10 kg
• Percurso Z: 480 mm
• Porta-rebolo: 2.500 min-1; interno: 13.500 min-1
• Fuso de trabalho: 110 / 200 / 300 min-1
• Rebolo: 200 x 20 x 75 mm
• Dimensões máquina: 1,52 x 1,35 x 1,4 m; peso: 1.300 kg
