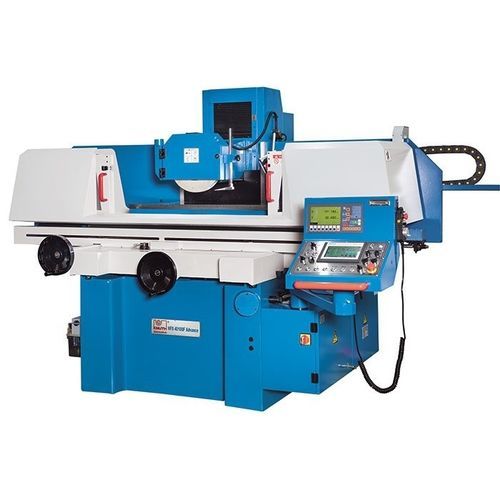

Retífica plana HFS 3063 F Advance

para peças a usinarcom fixação magnéticaconvencional

Visão geral
A HFS 3063 F Advance é uma retificadora de superfície convencional concebida como solução pronta para produção. Reúne um quadro em ferro fundido rígido, comando Siemens PLC com ecrã táctil e programação em modo automático de fácil utilização, além de uma grande placa magnética para fixação sem distorção. Indicada para oficinas que necessitam de mais funcionalidade do que máquinas convencionais básicas, sem recorrer a sistemas CNC completos.

Destaques

• Placa de fixação magnética com desmagnetização integrada
• Eixo vertical com fusos de esferas pré‑carga e servomotor para alta precisão de posicionamento
• Comando PLC Siemens com ecrã táctil e programação simples em modo Auto
• Pacote de equipamento padrão abrangente (volante eletrónico, afia‑roda, estação de balanceamento, lâmpada LED)

Detalhes do produto
Estrutura

• Estrutura em ferro fundido para elevada rigidez e resistência à torção
• Guias de precisão com lubrificação central automática
• Área de trabalho protegida por uma cobertura de fácil acesso
• Bomba de refrigeração combinada com extração a vácuo para controlo de pó e aerossóis

Fuso de retificação

• Fuso de grande diâmetro, equilibrado dinamicamente, totalmente vedado e com lubrificação permanente
• Rolamentos de precisão pré‑carregados para desempenho estável e longos intervalos de manutenção

Programação

• Fuso de esferas pré‑carregado e servomotor potente no eixo Y para posicionamento repetível
• Volante eletrónico para montagem e deslocamento manual do fuso
• Modo Auto: execução automática dos parâmetros de desbaste/acabamento, número de passagens de faísca e retorno a zero

Hidráulica

• Sistema hidráulico silencioso com aquecimento mínimo para operação contínua
• Movimento da mesa acionado hidraulicamente, variável continuamente, com inversão de sentido suave
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética

• Grande placa magnética para fixação sem torção (equipamento padrão)
• Unidade de controlo integrada para fixação e desmagnetização rápidas

Área de trabalho
Peso máximo da peça: 270 kg
Distância boca do fuso - superfície da mesa: 580 mm
Dimensões da mesa: 635 mm x 305 mm
Dimensões da placa magnética: 600 mm x 300 mm
Divisão escala eixo Y: 0,005 mm
Divisão escala eixo Z: 0,02 mm
Alimentação transversal automática Z: 0,1 mm - 8 mm
Velocidade (fuso): 1.450 1/min
Alimentação vertical automática: 0,005 mm - 0,05 mm

Percursos
Percurso eixo X: 765 mm
Percurso eixo Y: 340 mm

Avanços
Avanço hidr. eixo X: 7 m/min - 23 m/min
Avanço rápido eixo Y: 480 mm/min
Avanço rápido eixo Z: 990 mm/min

Potência
Potência motor acionamento principal: 4 kW

Dimensões e peso
Dimensões da roda de esmeril: 350 mm x 40 mm x 127 mm
Dimensões totais (C x L x A): 2,9 m x 2,2 m x 1,9 m
Peso: 2800 kg

Especificações técnicas

• Modelo: HFS 3063 F Advance
• Série: HFS F Advance
• Placa magnética com desmagnetização
• PLC Siemens com ecrã táctil e programação Auto
• Eixo vertical com fuso de esferas e servomotor
• Mesa acionada hidraulicamente com unidade externa e arrefecedor de óleo
• Lubrificação central automática
• Carenagem da área de trabalho e dispositivo de sucção para pó/aerossóis
• Acessórios incluídos: volante eletrónico, afia‑roda, estação de balanceamento/ eixo, lâmpada LED, manual do utilizador
