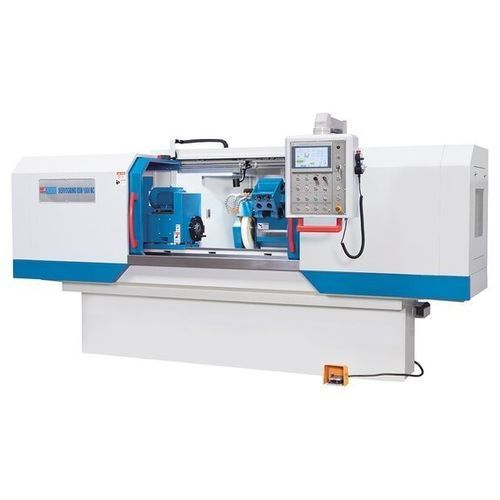

A Servogrind® RSM 1000 NC é uma retificadora cilíndrica de precisão para peças longas e pesadas. Em vez de um grupo hidráulico convencional, utiliza servomotores em ambos os eixos para melhorar dinâmica, eficiência e precisão. Destinada à produção unitária e a pequenas séries, incorpora dispositivo de retificação interna e comando NC com ecrã tátil para simplificar a operação e aumentar o rendimento.

Destaques

• Comando NC com ecrã tátil e ciclos dedicados
• Retificação cilíndrica externa e interna
• Servomotores em ambos os eixos
• Mesa giratória e fuso de trabalho pivotante
• Equipamento padrão abrangente

Bancada

• Bancada pesada para usinagem de peças grandes e pesadas com elevada precisão
• Mesa giratória em guias prismáticas retificadas para excelente amortecimento de vibrações
• Projeto que distribui o peso da mesa e da peça por grande área para alta rigidez
• Placa de apoio robusta que assegura rigidez e precisão ao prender entre centros

Avanço

• Avanço servo-convencional substitui sistemas hidráulicos para avanço suave e sem vibrações
• Servocondutores de alto desempenho fornecem dinâmica e precisão semelhantes a máquinas CNC
• Definições de avanço precisas e repetíveis; paragens eletrónicas para limites de curso
• Fusos de esferas pré-carregados em todos os eixos para reduzir atrito e torque de partida
• Menor geração de calor para condições estáveis em operação contínua
• Unidades, fusos e sistemas de medição protegidos para operação quase isenta de manutenção

Cabeçote de retificação

• Cabeçote em guias lineares de qualidade para máxima precisão de posicionamento
• Fuso de retificação com apoio robusto para precisão e qualidade de superfície em desbaste e acabamento
• Unidade de retificação interna basculante acionada por motor separado

Fuso de trabalho

• Cabeçote do fuso de trabalho basculante; velocidade do fuso continuamente variável
• Mandril de 3 castanhas Ø 200 mm com boa concentricidade incluído de série

Equipamento

• Área de trabalho totalmente fechada com portas grandes para fácil carregamento/descarregamento
• Controlo centralizado e HMI tátil a mostrar parâmetros técnicos
• Iluminação LED para visibilidade e segurança
• Sistema central de lubrificação automático para simplificar manutenção
• Volante electrónico móvel para rápida configuração
• Suporte para peças longas incluído
• Sistema de refrigeração potente, dressador, equilibrador de roda e ferramentas incluídos

Comando NC

• Permite combinar desbaste, acabamento e ciclo de saída numa só operação
• Ciclos programáveis via ecrã tátil sem necessidade de conhecimentos de programação
• HMI com menus intuitivos para retificação longitudinal e transversal
• Gráficos detalhados que assistem na entrada de dados e mostram o estado do processo

Especificações técnicas

• Altura de centros: 180 mm
• Diâmetro de retificação: 8 – 320 mm
• Com luneta: 15 – 150 mm
• Comprimento de retificação: 1.000 mm
• Diâmetro int. com luneta: 35 – 100 mm
• Diâmetro int. sem luneta: 30 – 100 mm
• Profundidade int.: 125 mm
• Peso da peça entre centros (máx.): 150 kg
• Faixa de oscilação da mesa: -2° / +9°
• Velocidade periférica da roda: 45 m/s
• Percurso da cabeça de retificação: 250 mm
• Faixa de giro do fuso de trabalho: 90°
• Conicidade fuso: 4 MT
• Diâmetro do mandril: 200 mm
• Velocidades fuso trabalho: 25 – 500 1/min
• Velocidade fuso retificação: 2.140 1/min
• Velocidade fuso retificação interna: 10.000 1/min
• Curso do contraponto: 30 mm
• Potência fuso retificação: 4 kW
• Potência retificação interna: 1,1 kW
• Fuso / bomba: 1,5 / 0,13 kW
• Dimensões da roda: 400 x 50 x 203 mm
• Roda int. (máx): 32 x 25 x 10 mm
• Dimensões (C x L x A): 4,1 m x 2,2 m x 1,8 m
• Peso: 3.300 kg
