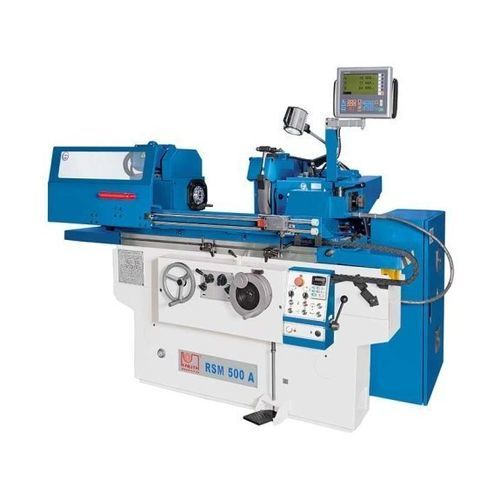

Retífica cilíndrica RSM 500 A

cilíndrica externacilíndrica internapara peças a usinar

Descrição
A RSM 500 A é uma retificadora cilíndrica convencional para retificação interna e externa de peças de médio porte. Conta com estrutura em ferro fundido de grande massa, longas guias de apoio, mesa giratória e avanço longitudinal hidráulico de ajuste fino. O volante do eixo X possui um anel graduado e batente zero para entradas precisas. A cabeça do fuso gira 180° para retificação interna. Inclui um amplo pacote de acessórios de série.

Destaques

• Retificação cilíndrica interna e externa
• Rolamentos hidrostáticos no eixo de retificação para elevada qualidade superficial
• Cabeçote giratório para retificação cônica de peças curtas
• Avanço rápido integrado no eixo X com retorno manual
• Extenso pacote de acessórios padrão

Especificações técnicas
Área de trabalho
Altura de centros: 135 mm
Comprimento máx. da peça: 540 mm
Comprimento de retificação: 500 mm
Intervalo de diâmetros de retificação: 8 mm – 200 mm
Diâmetro interno sem luneta: 25 mm – 100 mm
Peso máx. da peça entre centros: 50 kg
Profundidade de retificação interna: 125 mm
Faixa de rotação da mesa (máx.): -3° / +9° R / L
Velocidade periférica da rebolo: 38 m/s

Avanço
Avanço da mesa, variável: 0,1 m/min – 4 m/min
Avanço por divisão da escala eixo X: 0,005 mm

Cabeçote
Velocidades do fuso de trabalho: 25 1/min – 380 1/min
Faixa de rotação do cabeçote de trabalho: 0–45°
Conicidade do fuso: MT4

Cabeçote de retificação
Velocidade do fuso de retificação interna: 16.000 1/min
Faixa de rotação cabeçote retificador (dir.+esq.): ±30°

Pointa móvel
Conicidade da pointa móvel: MT4

Potência
Consumo total de potência: 5,625 kVA

Dimensões e peso
Dimensões do rebolo: 400 mm x 50 mm x 203 mm
Rebolo retif. int. (máx.): 50 mm x 40 mm x 16 mm
Rebolo retif. int. (mín.): 45 mm x 35 mm x 10 mm
Dimensões gerais (C x L x A): 2,5 m x 1,6 m x 1,5 m
Peso: 2.500 kg

Detalhes do produto

• Estrutura robusta em ferro fundido para amortecimento e estabilidade
• Avanço longitudinal hidráulico com micro-avanço ajustável continuamente
• Guias combinadas em V e planas para alta precisão
• Cabeçote de retificação ajustável hidraulicamente para facilitar a regulagem e troca de peças
• Rolamentos segmentados ajustáveis e de baixa manutenção no fuso de retificação
• Velocidades do fuso de trabalho ajustáveis continuamente
• Mesa giratória para retificação cônica
• Pointa móvel hidráulica com pedal

Acessórios padrão

• Indicador de posição de 2 eixos (padrão)
• Dispositivo para retificação interna
• Mandril de 3 castanhas Ø200 mm
• Flange do mandril
• Suporte e eixo de balanceamento
• Dispositivo de dressagem
• Pontas centrais e ferramentas
• Flange de rebolo
• Sistema de refrigeração
• Luz de trabalho
• Ferramentas de serviço e manual do utilizador
• Luneta aberta e fechada
