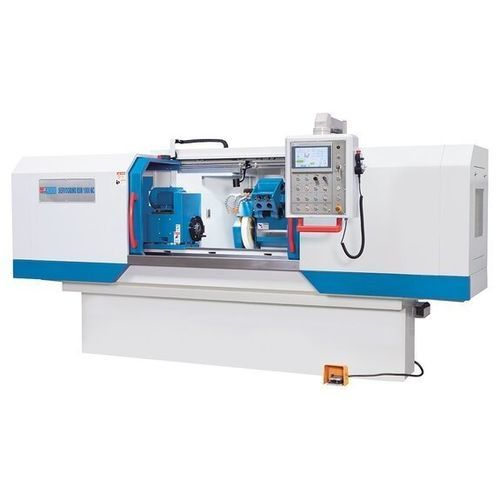

Retífica cilíndrica Servogrind® RSM 1500 NC

cilíndrica externacilíndrica internapara peças a usinar

Visão geral
A Servogrind® RSM 1500 NC é uma retificadora cilíndrica convencional com controlo NC, concebida para peças longas e pesadas. Substitui os sistemas hidráulicos de avanço por eixos acionados por servomotores para melhorar dinâmica, repetibilidade e manutenção. Unidade de retificação interna opcional e controlo NC tátil e intuitivo.

Destaques

• Controlo NC com ecrã tátil e ciclos pré-definidos
• Ciclos para retificação cilíndrica externa e interna
• Servomotores em ambos os eixos (avançamento sem hidráulica)
• Mesa giratória e fuso de trabalho giratório
• Acessórios de série completos (luneta, mandril 3 mordazas Ø200 mm, dressador, equilibrador de roda)

Bancada

• Bancada pesada e rígida projetada para peças longas e pesadas
• Mesa giratória sobre guias em V retificadas para excelente amortecimento
• Distribuição ampla de carga para minimizar o momento de viragem
• Reitstock robusto para fixação entre centros fiável

Avanços e acionamentos

• Tecnologia de avanço servo-convencional para avanços suaves e sem vibrações
• Servodrives de alto desempenho com precisão de posicionamento de nível CNC
• Paragens eletrónicas e ajustes de alta repetibilidade para limites de percorre precisos
• Fusos de esferas pré-carregados em todos os eixos para reduzir atrito e torque de arranque
• Redução da geração de calor para condições térmicas estáveis e menor desgaste
• Acionamentos, fusos e sistemas de medição protegidos para baixa manutenção

Cabeçote de retificação

• Cabeçote sobre guias lineares de primeira qualidade para máxima precisão de posicionamento
• Fuso de retificação amplamente suportado para alta precisão em desbaste e acabamento
• Unidade de retificação interna pivotante com motor independente

Fuso de trabalho

• Cabeçote de fuso giratório com velocidade infinitamente variável
• Mandril 3 mordazas Ø 200 mm incluído de série com boa concentricidade

Equipamento

• Área de trabalho totalmente fechada com grandes portas para acesso seguro e manuseio fácil
• Controlo centralizado e HMI tátil com visualização de parâmetros
• Iluminação LED e lubrificação central automática
• Volante eletrónico móvel para ajuste rápido
• Suporte para peças longas de série; sistema de refrigeração potente e ferramentas de dressagem/equilíbrio incluídos

Controlo NC

• Controlo de posicionamento NC que permite combinar desbaste, acabamento e spark-out num único ciclo
• Ciclos individuais programáveis via ecrã tátil sem conhecimentos de programação
• HMI com menus simples para retificação longitudinal e transversal e orientação gráfica na introdução de dados

Tabelas técnicas
Área de trabalho
Altura de centros: 180 mm
Diâmetro de retificação: 8 mm - 320 mm
Com luneta: 15 mm - 150 mm
Comprimento de retificação: 1.500 mm
Diâmetro int. com luneta: 35 mm - 100 mm
Diâmetro int. sem luneta: 30 mm - 100 mm
Profundidade int.: 125 mm
Peso peça entre centros (máx.): 150 kg
Faixa de giro da mesa (máx.): -2° / +9°
Velocidade periférica da roda: 45 m/s

Percursos
Percurso da cabeça de retificação: 250 mm

Cabeçote
Faixa de giro do cabeçote de trabalho: 90°
Cono fuso de trabalho: 4 MT
Diâmetro do mandril: 200 mm
Velocidades do fuso de trabalho: 25 1/min - 500 1/min

Cabeçote retificador
Velocidade fuso retificação: 2.140 1/min
Pivotamento porte-mola (dir.+esq.): 10°
Velocidade fuso int.: 10.000 1/min

Contra-punta
Cono contra-punta: 4 MT
Curso do castelo: 30 mm

Potências
Potência fuso retificação: 4 kW
Potência retif. interna: 1,1 kW
Potência fuso / bomba: 1,5 / 0,13 kW

Dimensões e pesos
Dimensões roda: 400 mm x 50 mm x 203 mm
Roda interna máx.: 50 mm x 40 mm x 16 mm
Dimensões (C x L x A): 5,1 m x 2,2 m x 1,8 m
Peso: 3.700 kg

Especificações técnicas

• Altura de centros: 180 mm
• Diâmetro de retificação: 8 - 320 mm
• Comprimento de retificação: 1.500 mm
• Diâmetro interno (com/sem luneta): 35 - 100 mm / 30 - 100 mm
• Profundidade interna: 125 mm
• Peso máx. entre centros: 150 kg
• Pivot mesa: -2° / +9°
• Velocidade roda: 45 m/s
• Percurso cabeça: 250 mm
• Fuso trabalho: 4 MT; mandril Ø200 mm; 25 - 500 1/min
• Fuso retificação: 2.140 1/min; fuso int.: 10.000 1/min
• Potências: 4 kW / 1,1 kW / 1,5 kW / 0,13 kW
• Dimensões: 5,1 m x 2,2 m x 1,8 m; Peso: 3.700 kg
