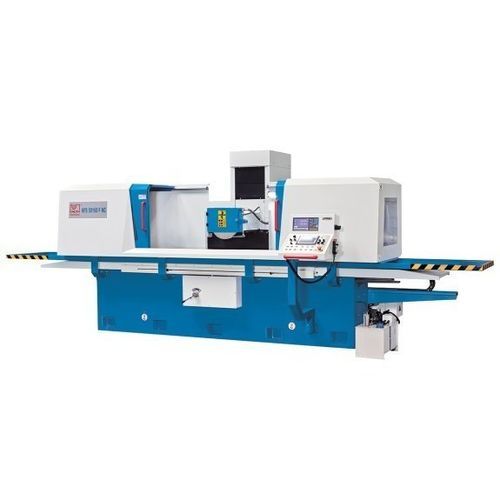

Retífica plana HFS 60200 F NC

para peças de grandes dimensõescom coluna móvelCN

Visão geral
Esta série de retificadoras de superfície convencionais destina-se ao processamento de peças grandes e pesadas com as tolerâncias necessárias para retificação de precisão ou como preparação para lapeamento e polimento. A máquina possui um basamento em bancada cruzada com coluna móvel, permitindo um longo guiamento da mesa e distribuição ótima das cargas. O equipamento pode trabalhar em modo automático ou manual para fabrico de amostras, reparação e formação.

Destaques

• Projeto com coluna móvel para máxima estabilidade
• Placa magnética de grande área com função de desmagnetização integrada
• PLC Siemens Smart Line com ciclos de retificação e HMI táctil
• Eixos Y/Z controlados por CNC acionados por servomotores
• Volante electrónico para posicionamento manual fino em Y e Z

Detalhes do produto
Estrutura e concepção

• Estrutura maciça, fortemente nervurada, em bancada cruzada com coluna móvel para elevada rigidez sob cargas pesadas
• Grande área de trabalho para peças únicas de grandes dimensões ou múltiplas peças numa só fixação
• Sistema de arrefecimento de alto desempenho incluído de série

Comando

• PLC Siemens Smart Line com HMI táctil; ciclos de retificação para face e ranhura acessíveis e editáveis no ecrã
• Fusos de esferas pré-carregados e servomotores potentes nos eixos X e Y para alta precisão e repetibilidade
• Volante electrónico para facilitar a preparação e o posicionamento manual nos eixos Y e Z
• Modo automático que executa parâmetros de desbaste/acabamento, número de passagens e retorno a zero

Fuso de retificação

• Fuso de grandes dimensões, equilibrado dinamicamente, totalmente vedado e lubrificado permanentemente
• Rolamentos de precisão pré-carregados para desempenho consistente e longa vida útil

Hidráulica

• Funcionamento silencioso e baixa acumulação de calor para resultados estáveis em operação contínua
• Avanço longitudinal da mesa hidráulico infinitamente variável, mantém velocidade constante com inversões suaves
• Unidade hidráulica externa com arrefecedor de óleo para estabilidade térmica

Placa magnética

• Grandes placas magnéticas fornecidas de série para fixação sem distorção em toda a superfície de trabalho
• Unidade de controlo garante forças de retenção consistentes e desmagnetização de qualidade

Equipamento standard (selecionado)

• Indicador de posição de 2 eixos X.Pos 3.2
• Volante electrónico para eixos Y/Z
• Flange para rebolo e rebolo de retificação
• Envolvente da área de trabalho e lâmpada LED
• Sistema de refrigeração
• Suporte para dressador de diamante (sem diamante)
• Estação de balanceamento e eixo de balanceamento
• Placa magnética, parafusos de ajuste e ferramentas de operação
• Manual do operador
• Lubrificação central automática

Especificações técnicas (resumo)
Área de trabalho:
Dimensões da mesa: 600 mm x 2.200 mm
Distância centro do fuso - mesa: 600 mm
Capacidade de carga da mesa (máx.): 1.690 kg
Altura da placa magnética: 110 mm
Dimensões da placa magnética: 600 mm x 1.000 mm (2 posições)

Percursos:
Percurso X: 2.200 mm
Percurso Y: 630 mm

Avanços:
Avanço hidráulico X: 5 m/min - 25 m/min
Avanço Y: 50 mm/min - 500 mm/min
Profundidade por passagem Y: 0,005 mm - 0,05 mm
Avanço Z: 50 mm/min - 1.500 mm/min
Avanço automático Z: 0 mm/min - 30 mm/min

Rebolo:
Dimensões do rebolo: 350 mm x 40 mm x 127 mm
Velocidade: 1.450 rpm

Potências de acionamento:
Motor principal: 7,5 kW
Motor hidráulico: 5,5 kW
Servomotor Y: 2 kW; Servomotor Z: 0,5 kW

Dimensões e peso:
Dimensões (CxLxA): 6,5 m x 2,75 m x 2,7 m
Peso: 8.000 kg
