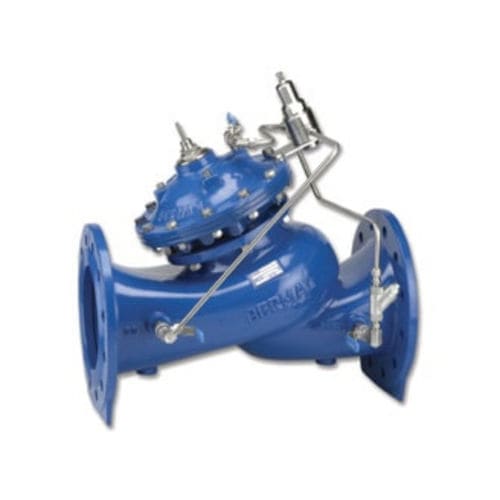

ダイヤフラム式リリーフ弁 WW-730油圧操作
お気に入りに追加する
商品比較に追加する
特徴
- その他の特徴
- ダイヤフラム式, 油圧操作
- 制御圧力
最少: 16 bar
(232.1 psi)最大: 25 bar
(362.6 psi)- DN
最少: 40 mm
(1.575 in)最大: 900 mm
(35.433 in)- 流量
最少: 36 m³/h
(1,271.33 ft³/h)最大: 4,701 m³/h
(166,014.25 ft³/h)
詳細
概要
油圧作動式の減圧／保持制御弁で、2つの異なる機能を果たします。配管直列に取り付けた場合は、流量変動や下流圧の変動に関係なく、所定の最小上流（戻り）圧を維持します。分岐循環弁として取り付けた場合は、設定上限を超えた際に過剰な配管圧力を放出します。
特徴と利点
ダブルチャンバー設計
設計上の追加ポイント
認証
典型的な用途
仕様 / 技術情報
油圧作動式の減圧／保持制御弁で、2つの異なる機能を果たします。配管直列に取り付けた場合は、流量変動や下流圧の変動に関係なく、所定の最小上流（戻り）圧を維持します。分岐循環弁として取り付けた場合は、設定上限を超えた際に過剰な配管圧力を放出します。
特徴と利点
- 優れたキャビテーション耐性
- 広い流量範囲
- 高い安定性と精度
- 滴下防止のシール性
ダブルチャンバー設計
- 弁の反応を緩和
- 保護されたダイヤフラム
- 非常に低圧での動作が可能（オプション）
- 緩やかな閉止曲線
設計上の追加ポイント
- 機能追加が容易な柔軟な設計
- 障害物のない流路
- V‑Portスロットルプラグ（オプション）— 低流量での高い安定性
- 高品質材料の使用
- 現場でのインライン保守が可能
- アクチュエータや位置表示／リミットスイッチ／位置変換器のオプション対応可能
認証
- 機能および飲料水基準に適合：EN-1074
- NSF-ANSI 61-372
- WRAS
- AS 5081
典型的な用途
- 送水システム — 下流の需要より上流を優先して圧力を維持
- 送水システム — 上流の需要を優先して圧力を維持
- ポンプ場 — ポンプ曲線上の運転点を確保
- ポンプ場 — 需要が低い時の循環運転
- ろ過システム — 効率的な逆洗のための最低圧力維持
仕様 / 技術情報
- ブランド: BERMAD
- 型式: 730
- シリーズ: 700 Sigma Series
- 機能: 減圧および／または圧力保持
- 駆動: 油圧作動式制御弁（パイロット式）
- 設計: ダブルチャンバー式ダイヤフラムアクチュエータ、障害物のない流路、V‑Portプラグ（オプション）
- 保守: インラインでのサービスが可能なアクチュエータ
- 主要特性: 耐キャビテーション設計、広い流量範囲、高い安定性と精度、滴下防止のシール性
- 認証規格: EN-1074, NSF-ANSI 61-372, WRAS, AS 5081
- 適用分野: 水道設備、建築物・施設
- 内部製品参照コード（ページ上）: 29779
