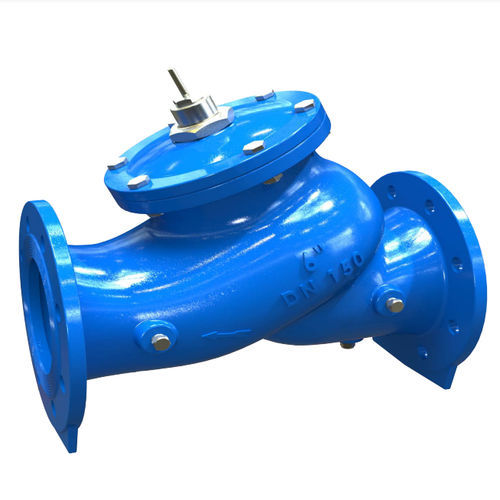

安全弁逆止弁 WW-70N EN

メンブレンフランジ取り付けステンレススチール製

説明

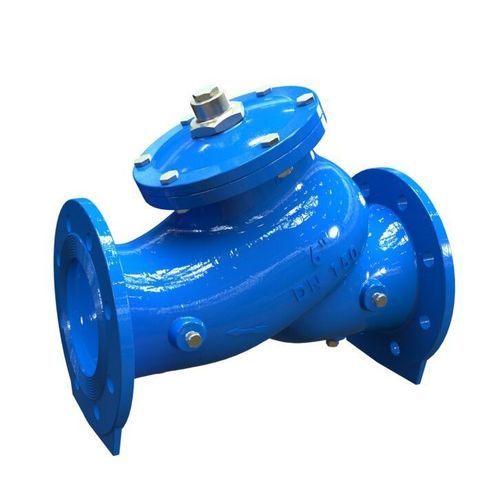

70N（700 Sigmaシリーズ）はリフト式のリバース（逆止）バルブで、衝撃（ウォーターハンマー）を生じさせない非衝撃型のグローブ弁（Y形ボディ）です。所定方向の流れを許容して開き、逆流を防ぐために滴下しない密閉で確実に閉止します。ステンレス製の高座を備え、内部アセンブリは一体として取り外し可能で、配管ライン上でメンテナンスが行えます。流体力学的に設計されたボディは流路に障害を与えず、圧力損失を最小化します。

特長と利点

• 非衝撃閉止で系統のサージを低減
• 滴下しない密閉性で逆流を防止
• Yパターンの幅広ボディ — 圧力損失の低減
• 半直線の流路 — 低乱流
• ステンレス製高座 — キャビテーション耐性
• 全通径設計 — 流れに障害なし
• ライン上での整備が可能な取り外し式内部アセンブリ
• 制御アクセサリの追加が容易なモジュラー設計
• 給水および機能水用途向けに設計
• EN‑1074、NSF/ANSI 61‑372、WRAS、AS 5081 等に適合

典型的な用途

• ポンプ施設および加圧ブースター用の逆止弁
• 上り配管や垂直配管での逆流防止によるサージ低減
• 給水網や産業システムでの一方向流の確保

仕様 / 技術特性

• 型式：70N（700 Sigmaシリーズ）
• 製品タイプ：リフト式逆止弁
• 設計：Yパターンのグローブ弁、ステンレス製高座、取り外し可能な内部アセンブリ
• 流路：流路障害のない流体力学的ボディ、半直線、全通径
• 座：ステンレス製高座（キャビテーション耐性）
• 閉止：非衝撃、滴下しない密閉
• 保守：ライン上整備可能、内部アセンブリは一体で取り外し可能
• 材料：給水・機能水用途に適合する材料
• シリーズ：700 Sigma
• 規格・認証：EN‑1074、NSF/ANSI 61‑372、WRAS、AS 5081 等
• 内部参照 / バーコード：30354
