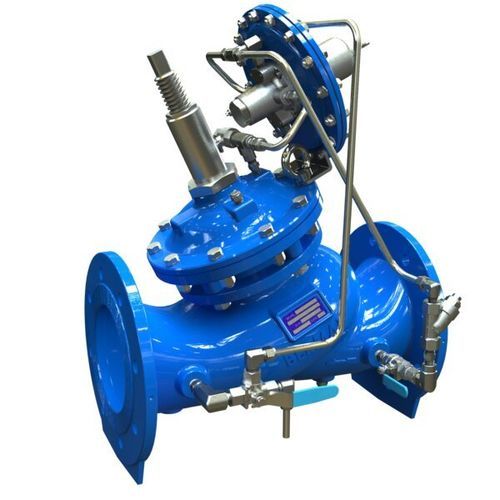

ダイヤフラム式バルブ 790-M

油圧操作調整フロー制御

概要
油圧式・ダイヤフラム作動の過剰流量遮断弁で、設定流量を超えると流量を検出して弁を閉止し、手動での復帰まで滴下なしでロックします。通常流量時は弁が全開で動作し、揚程損失を最小限に抑えます。機械式流量ストッパーにより開度ストロークを精密に制限し、許容流量を設定できます。

主な特長と利点

• 優れた防キャビテーション性能
• 広い流量作動範囲
• 高い安定性と流量精度
• ロック時の滴下なしの密閉性
• 流路の障害物がない設計
• 現場でのインライン整備が可能で保守が容易
• 適合認証：EN-1074、NSF-ANSI 61-372、WRAS、AS 5081

設計と動作

• 弁反応を緩和するダブルチャンバーアクチュエータ設計
• 保護・隔離されたダイヤフラム
• 非常に低い圧力でも動作可能なオプション
• 制御された閉止を実現する緩やかな閉止曲線
• 低流量で安定した制御を実現するVポート絞りプラグ（オプション）
• 開度ストロークを精密に制限し許容流量を設定する機械式流量ストッパー

典型的な用途

• 老朽化または配管が敏感なネットワーク — 洪水防止および漏水抑制
• 配水システムにおける貯水池の管理、レベル/流量制御
• 上下水道、浄水・脱塩設備、産業・鉱業向け供給システム

仕様（主な技術情報）

• モデル：790-M
• シリーズ：700 Sigma
• タイプ：バーストコントロール弁／過剰流量制御
• 駆動方式：油圧作動、ダイヤフラム駆動
• 特長：開度ストロークを制限する機械式流量ストッパー
• 設計：ダブルチャンバーアクチュエータ（ユニタイズドアクチュエータのオプションあり）
• オプション：Vポート絞りプラグ、各種アクチュエータ／表示／位置フィードバックオプション
• 保守性：インライン整備可能なアクチュエータで保守が容易
• 材質：過酷環境に対応する耐腐食材料
• 認証：EN-1074、NSF-ANSI 61-372、WRAS、AS 5081（その他地域承認を含む）
• 適用分野：水道・配水
