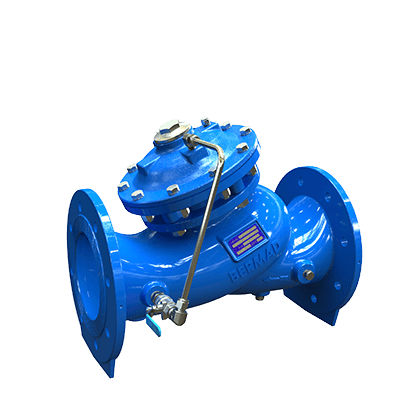

ダイヤフラム式バルブ WW-720-PD-EN/ES

油圧式調圧一体型

概要
比例式減圧弁（油圧式、ダイヤフラム作動）で、上流の高い圧力をバルブのサイズおよびプラグ種別で決まる固定の低減比により制御された下流圧に低減します。

特長と利点

• 優れた空洞発生対策特性
• 広い流量域と高い安定性
• 滴下防止の密閉性による確実な遮断
• ラインインサービス対応で保守が容易

ダブルチャンバー設計

• 安定した制御を実現する緩和された弁反応
• 寿命を延ばす保護されたダイヤフラム
• 非常に低い入口圧での動作オプション
• ウォーターハンマー低減のための緩やかな閉止特性

追加の設計上の特長

• 目詰まりを抑える障害物のない流路
• 低流量域で安定するVポートスロットルプラグ（オプション）
• アクセサリ統合に対応した柔軟な構成
• 飲料水・機能基準への適合：EN-1074、NSF-ANSI 61-372、WRAS、AS 5081

主な用途

• 二段式減圧システムの第一段
• 下流管路での圧力低下が必要な自治体・国家の水道網
• 高層・中層建築物の圧力ゾーン入口での二段減圧（720-PD2）
• ポンプ場・貯水池での循環弁や水位制御弁におけるキャビテーション・騒音低減
• 灌漑・遠隔システム

仕様 / 技術仕様

• シリーズ：700 Sigmaシリーズ
• 機種：720-PD（高層/二段用途向けに720-PD2）
• 作動方式：油圧式、ダイヤフラム作動
• 構造：ダブルチャンバー
• オプション：Vポートスロットルプラグ、アンチキャビテーショントリム
• 流路：障害物のない設計
• 保守：ラインインサービス対応
• 適合基準：EN-1074、NSF-ANSI 61-372、WRAS、AS 5081
• 適用分野：自治体給水、灌漑、建築、ポンプ場
