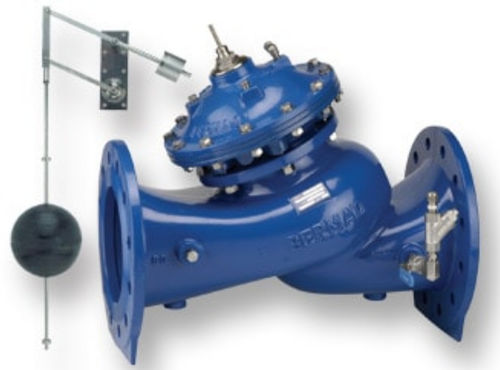

ダイヤフラム式バルブ WW-750-66-B油圧操作フロート式調整用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ダイヤフラム式
- 作動
- 油圧操作, フロート式
- 機能
- 調整用, レベル調整用, 調整
- 本体$
- ライン用
- 応用
- タンク用
- その他の特徴
- 低圧用
- 呼び径
最少: 40 mm
(1.575 in)最大: 500 mm
(19.685 in)- 圧力
16 bar, 25 bar
(232.1 psi, 362.6 psi)- 温度
80 °C
(176 °F)
詳細
概要
油圧式で作動する貯水槽の給水および水位制御用制御弁。弁は油圧で制御される非比例の二段式縦型フロートにより作動し、設定された低水位で開き、設定された高水位で滴下なしに閉止します。
主な特長と利点
二重室設計
その他の特長
主な用途
技術仕様
油圧式で作動する貯水槽の給水および水位制御用制御弁。弁は油圧で制御される非比例の二段式縦型フロートにより作動し、設定された低水位で開き、設定された高水位で滴下なしに閉止します。
主な特長と利点
- 油圧部品を保護するアンチキャビテーション設計
- 様々な運転条件に対応する広い流量範囲
- 高い安定性と精度による水位制御
- 漏れを防ぐ滴下なしのシール性能
二重室設計
- 安定した作動のための抑制された弁応答
- 寿命を延ばす保護されたダイアフラム
- 非常に低圧での運転に対応するオプション構成
- 水撃を低減する緩やかな閉止曲線
その他の特長
- オプション追加が容易なモジュール設計
- 圧力損失を最小化する障害物のない流路
- 低流量での安定性を高めるV‑Port絞りプラグ（オプション）
- 飲用水対応の材料選定
- 簡便なメンテナンスのためのインライン整備可能なアクチュエータ
- EN‑1074、NSF‑ANSI 61‑372、WRAS、AS 5081等の機能・飲用水基準に適合
主な用途
- 貯水槽の水位制御・給水システム
- 静音での水交換を目的とした二段式制御
- 飲用水ネットワーク、消火設備、グレーウォーターシステム
技術仕様

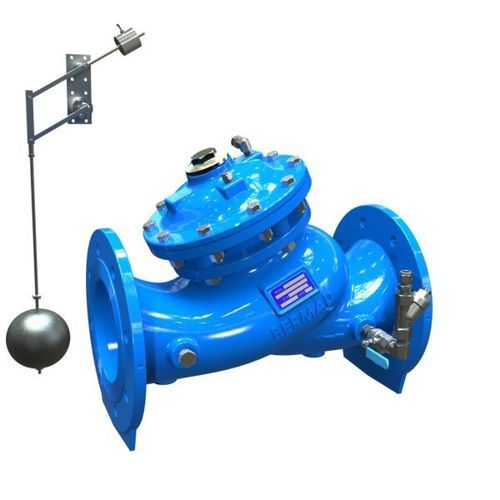

- 型式：750‑66
- 名称：二段式縦型フロート付水位制御弁
- シリーズ：700 Sigma シリーズ
- 動作：油圧駆動、非比例の二段式縦型フロート制御
- 設計：二重室アクチュエータ
- オプション：低流量安定化のためのV‑Port絞りプラグ、非常に低圧での運転構成
- 保守性：インライン整備可能なアクチュエータで保守が容易
- 材料：飲用水対応のメーカー標準材料
- 性能：アンチキャビテーション、広い流量範囲、高い安定性と精度、滴下なしのシール
- 認証：EN‑1074、NSF‑ANSI 61‑372、WRAS、AS 5081（その他含む）
- 典型的用途：貯水槽給水、飲用水システム、消火、グレーウォーター処理
カタログ
WW 750-66-B
4 ページ
