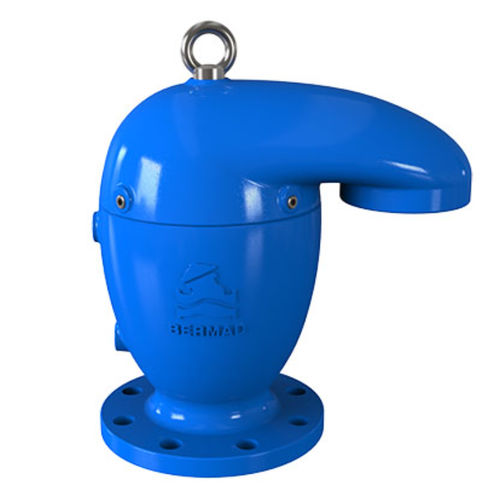

フロート式バルブ C70-C

絶縁出血用水

製品概要
BERMAD C70は給水および灌漑ネットワーク向けの複合エアバルブです。配管の充填時の空気排出、加圧配管内のエアポケットの排出、系統排水時の大量空気の吸入を行います。二重オリフィス（特許の2段式自動オリフィス）とサージ保護（アンチスラム／スロークローズ）装置を備え、圧力過渡や空気放出時の水飛散を低減します。

主な特長

• 入口・出口が同径のストレートフロー本体により高流量を実現。
• 低圧（約1.5 psi / 0.1 bar）で有効なダイナミックシールにより漏れを防止。
• 二重オリフィスと特許の2段式自動オリフィスで空気放出時の水の飛散を最小化。
• 側方・下方・円形マッシュルーム型の3種類の出口オプションが360°回転可能で設置に柔軟に対応。
• 内部部品は全面耐食性を有するコンパクトで堅牢な構造により保守性を向上。
• サージ保護（アンチスラム／スロークローズ）と二重オリフィスで圧力過渡や水柱分離に対する保護を強化。
• 工場試験（真空条件を含む）による性能検査済み。

認証および適合

• 機能認証：WRAS（英国）、EN-1074/4（欧州）、AENOR（スペイン）、SAI AS4956（オーストラリア）、WSAA（オーストラリア）、PUB SS 375（シンガポール）等。
• AWWA C512（米国）に準拠して設計。
• 飲料水適合：WRAS、ACS（フランス）、NSF-ANSI-CAN 61およびNSF-ANSI 372（米国）、SAI AS4020（オーストラリア）、PUB SS 375およびSS 270（シンガポール）。
• 専用試験台での工場検査および品質管理（真空試験含む）。

代表的な用途

• 揚水場および深井戸ポンプ：エアリリーフ、サージ保護、真空防止。
• 配管：高所、勾配変化点、横断箇所での気泡蓄積および真空発生の防止。
• 給水および灌漑ネットワーク：水柱分離、真空、圧力サージからの保護。

技術仕様

• 型式：C70-C
• シリーズ：Air Valves Series
• 本体材質：ダクタイル鋳鉄
• 二重オリフィス（特許の2段式自動オリフィス）による自動エアリリース
• サージ保護：アンチスラム／スロークローズ装置
• 低圧シーリング能力：約1.5 psi（0.1 bar）まで有効
• 出口オプション：側方、下方、マッシュルーム型（360°回転）
• 対象分野：水道、灌漑
• 性能試験：真空条件を含む工場試験済み
